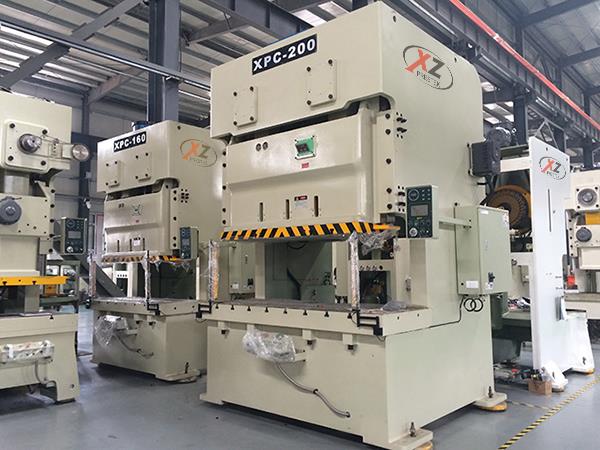

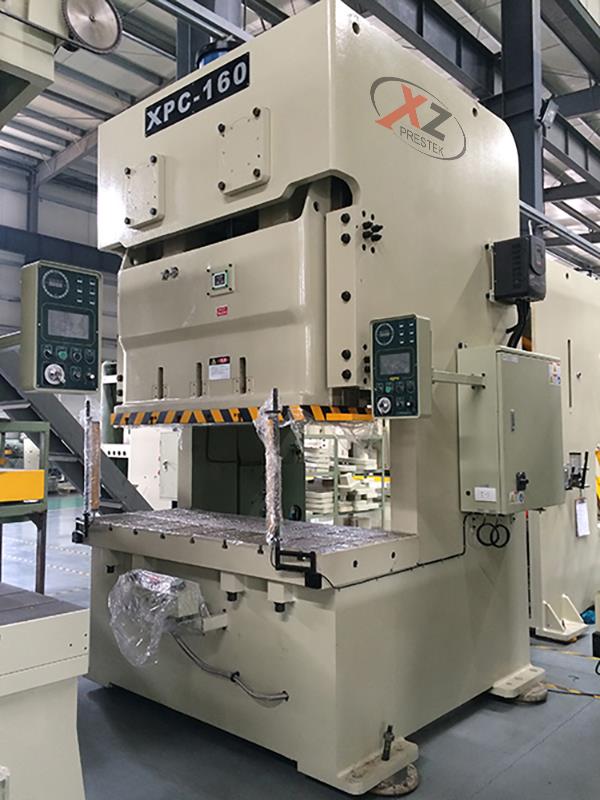

: سلسلة XPC من ماكينة التخريم بالحامل الفولاذي الدقيق من عامود الكرنك الثنائي

تفاصيل
معامل
صور

خصائص المنتجات

■ إن تصميم الحامل الفولاذي يجهز بلحام اللوحة الفولاذية الممتازة ويعالج بفنية إزالة الإجهاد الداخلي ويرفع استقرار وموثوقية ودقة المعدات الكاملة.

■ تجهز الماكينة بالفولاذ السبائكي العالي وعامود الكرنك الثنائي ومركزي العمل الثنائي وهيكل دعم ذراع التوصيل والتصميم المحسن.

■ من أجل ضمان الاستقرار النسبي لتشغيل الماكينة، يجهز بتصميم قطعتين متناسقتين والموازن.

■ تبلغ دقة الضبط إلى 0.1 مم بشكل سليم وميسر وموثوق.

■ بعد معالجة عامود الكرنك ومجموعة التروس وذراع التوصيل وغيرها من قطعات الغيار بالتأكسدة الصلبة والطحن وغيرها من الفنيات، يتميز بالأداء الشامل والمتانة العالية.

■ يجهز بالقابض/الكابح العالي الحساسية والموثوق والصمام الكهرومغناطيسي الثنائي المتقدم دوليا وجهاز وقاية فرط الحمولة لضمان دقة وسلامة تشغيل وتوقف قطعة جهاز الضغط.

■ يتميز هيكل الماكينة بتصميم معقول ويحقق الإنتاج الأوتوماتيكي وتخفيض التكلفة ورفع الفعالية.

■ نظرية التصميم المتقدمة، الضجة المنخفضة، الاستهلاك المنخفض، توفير الطاقة.

التجهيزات القياسية

＞ فرامل القابض الجاف

＞ نظام التحكم القياسي القابل للتزوير

＞ خيار وضع التشغيل/قطع/حركة/سلامة – شوط/مستمر

＞ جهاز وقاية فرط الحمولة لضغط الزيت

＞ جهاز حماية الزاويتين

＞ الصمام الكهرومغناطيسي الثنائي

＞ جهاز فحص سوء النقل

＞ جهاز ضبط القطعة الكهربائية

＞ مؤشر ارتفاع القالب الرقمي (الوحدة 0.1 مم)

＞ جهاز التشحيم الكهربائي

＞ عداد 6 أحرف متراكمة

＞ عداد 6 أحرف مسبقة إعداد

＞ عداد صيانة 6 أحرف

＞ عداد عمر الاستعمال 6 أحرف

＞ مفتاح كامة دوارة إلكتروني 6 سلاسل

＞ جهاز نفخ الهواء 1/2 _ دائرة واحدة

＞ وصلة مصدر الهواء 1/2" بدائرتين

＞ مقبس فحص سوء النقل

＞ مقبس مصدر الكهرباء (يناسب مصدر الكهرباء من 110 فولت بالطور الأحادي)

خيار التجهيزات

＞ فرامل القابض الرطبة

＞ جهاز وسادة القالب

＞ المحرك المتغير السرعة Vs

＞ شاشة اللمس

＞ جهاز السلامة الكهروضوئية

＞ جهاز دعم المواد عند أعلى القطعة

＞ جهاز الدوران المعاكس للمحرك الرئيسي

＞ مفتاح الدواسة

＞ كتلة السلامة وقابس السلامة

＞ سداد تحكم الزر اليدوي بشكل T

＞ الصمام الكهرومغناطيسي المتغير للفحص

＞ الدعامة الميكانيكية المقاومة للاهتزاز

＞ تبديل القالب السريع

＞ مثبت القالب الأعلى

＞ مثبت القالب الأسفل

＞ رافع القالب

＞ ذراع نقل القالب

＞ المسمار الأساسي واللوحة الأساسية

＞ جهاز نقل المواد الأوتوماتيكي

＞ ناقل المواد المستقيم الثلاثي من التحكم الرقمي

＞ ناقل المواد بالعجلة المدحرجة من التحكم الرقمي

＞ حامل المواد الثنائي وآلة التصحيح

＞ آلة التصحيح (آلة التسطيح)

الاسم	المواصفات	XPC-110		XPC-160		XPC-200		XPC-250
الموديل	Type	V	H	V	H	V	H	V	H
الطن	Ton	110		160		200		250
نقطة توليد القدرة	mm	5	3	6	3	6	3	7	3.5
طول المسافة	mm	180	110	200	130	250	150	280	170
عدد المسافة	s.p.m	35-65	50-100	30-55	40-85	25-45	35-70	20-35	30-60
أكبر ارتفاع قالب	mm	400	435	450	485	500	550	550	605
كمية ضبط القطعة	mm	100		100		120		120
أبعاد منصة العمل السفلى	mm	1800 x 650 x 130		2000 x 760 x 150		2400 x 340 x 170		2700 x 900 x 170
أبعاد منصة العمل العليا	mm	1400 x 500 x 70		1600 x 550 x 70		1850 x 650 x 95		2100 x 700 x 95
المحرك الرئيسي	kwxP	11 x 4		15 x 4		18.5 x 4		22 x 4
وزن ماكينة التخريم	Ton	14.2		20		27.5		45.5
الضغط الهوائي المزود	kg/cm2	5		5		5		5
الدقة		GB(JIS) الدرجة الأولى
نوع وسادة القالب		الأسطوانة الثنائية باللوحة الثنائية
القدرة	Ton	3.6 x 2		6.3 x 2		10 x 2		14 x 2
الضغط الهوائي	kg/cm2	6		6		6		6
الشوط	mm	70		70		80		100
مساحة لوحة وسادة القالب	mm2	350 x 235 x 2 قسم		410 x 260 x 2 قسم		540 x 350 x 2 قسم		640 x 470 x 2 قسم

×
