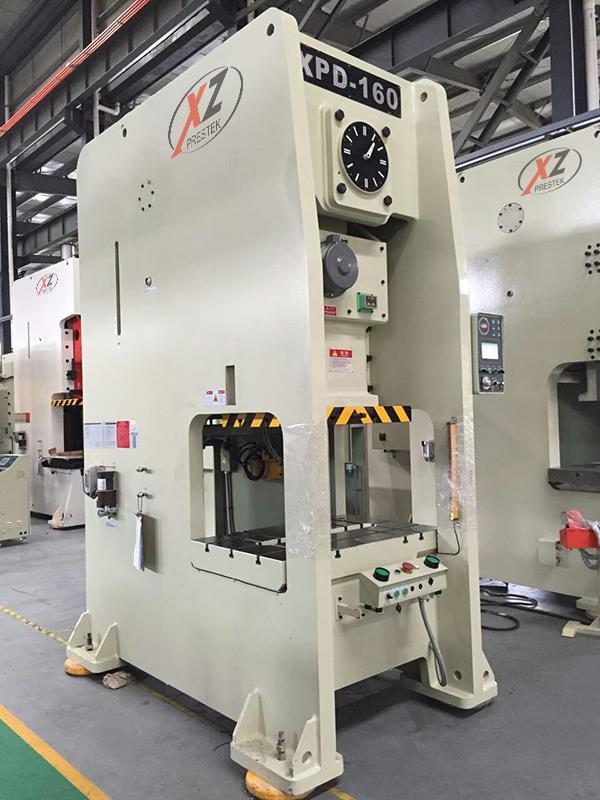

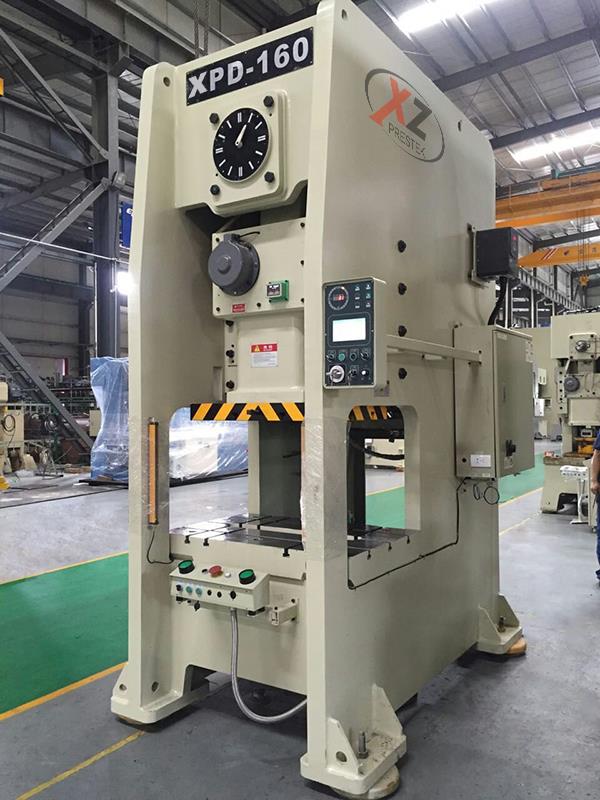

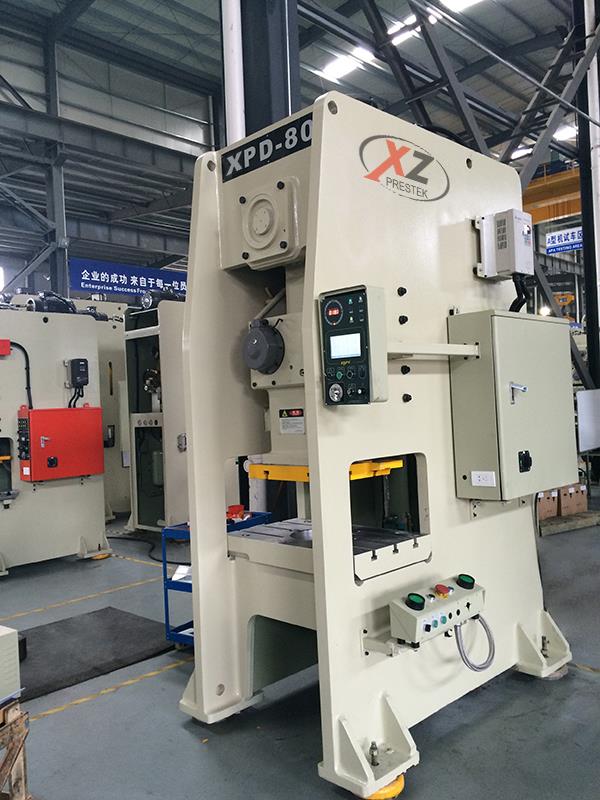

XPD Serie Halbgeschlossene Einzelne Crank Presse 80ton~315ton
XPD Serie Halbgeschlossene Einzelne Crank Presse 80ton~315ton
  • Einzelheiten
  • Parameter
  • Bilder

Produkt-Eingenschaften :

Maschinenrahmen in hoher Starrheit wird mit hochwertigen Stahlplatten geschweißt und zur Beseitigung der inneren Spannung verarbeitet, somit ist die Stabilität und Zuverlässigkeit der gesamten Genauigkeit verbessert.

Die Antriebzentrale stimmt mit der Zentrale der kompletten Maschine überein und so wird die Genauigkeit und Stabilität des Stanzens gewahrleistet.

■ Um den relativ stabilen Betrieb der Machine zu gewahrleisten, wird zwei symmetrische Schieber und die Ausgleichsvorrichtung geplant.

■ Die Prazision der Profil-Anpassung liegt in 0.1mm und es ist sicher, bequem und zuverlässig.

■ Die Kurbelwellen, Zahnräder, Verbindungsstangen und andere Teile besitzen sehr gute Gesamtleistung und Toleranz, nachdem sie durch harte Oxidation und Schleifen usw. verarbeitet werden.

■ Es wird Kupplung/ Bremse-Vorrichtungen mit hoher Sensibilität und Zuverlässigkeit sowie erstklassige Doppelmagnetventile und Überlastschutz verwendet, um die Präzision und Sicherheit für den Betrieb und Stop des Pressenstößels zu gewahrleisten.

■ Das Struktur-Design der Machine ist anpassend und günstig für die Realisierung der automatisierten Produktion und kann die Kosten reduzieren sowie die Effizienz erhöhen.

■ Fortgeschrittener Konzept mit geringem Lärm und niedrigem Energie-Verbrauch.



Standard Konfiguration :

■ Wechselrichter

■ Hydraulischer Überlastschutz

■ Elektrisches Schieber-Verstellmittel

■ Der elektrische Formhöheanzeige

■ Schieber und Form-Ausgleichsvorrichtung

■ Erfassungsgerät für den Zuführungsfehler

■ Steckdose

■ Drehender Nockenschalter

■ Kurbelwinkelanzeige

■ Zähler

■ Luftquelle-Anschluss

■ Überlauf-Schutzeinrichtung

■ Wartungswerkzeuge und Werkzeugkasten

■ Bedienungsanleitung



Optionale Konfiguration :

Elektrische Fettschmierung

Druckgusskissenmittel

■ Voreinschaltender Zähler

■ Vorausschaltender Zähler

Fußschalter

Form-Schnellwechselanlage (Formheber, Formklemmer und Formumsteller)

Vorschubeinrichtung oberhalb dem Schieber

Stoßfester Fuß

Optoelektronische Schutzeinrichtungen

Vorschubeinrichtung (Luft, Maschine und alle NC)

Haspelgestell

Überladebrücke

Manipulator

Form-Beleuchtungseinrichtung

■ Linke (rechte) Zuführungseinrichtung

PAC100 Kontrollsystem

Mensch-Maschine-Kontrollsystem

XPD-80ton--160ton

Name

Einheit

XPD-80

XPD-110

XPD-160

Typ



V

H

V

H

V

H

Kapazität

Ton

80

110

160

Auftretende Position der Stoßkraft

mm

4

2

6

3

6

3

Hub

mm

150

70

180

80

200

90

Maximale geschlosseneArbeitshöhe

mm

340

380

360

410

460

510

Hub pro Minute

s.p.m

35-80

80-120

30-60

60-90

20-50

40-70

Schieber-Einstellungsmenge

mm

80

80

100

Obere Arbeitsstationsmaß

mm

560x420x70

650x470x80

700x550x90

Untere Arbeitsstationsmaß

mm

760x550x90

900x600x110

980x880x140

Hauptmotor

kwxp

7.5x4

11x4

15x4

Schieber-Verstellseinrichtung

HP

Electrical driving

Luftdruck verwenden

kg/cm2

6

6

6

Stanzmaschine (Länge X, Breite X, Höhe X)

mm

1300x1890x3000

1420x1985x3200

1600x2200x3500

Stanzmaschine-Gewicht

Ton

7.8

10.5

17.8

Stanzmaschine-Präzision



GB(JIS)1 class

GB(JIS)1 class

GB(JIS)1 class

Formkissen-Kapazität

Ton

3.6

6.3

10

Takt

mm

70

80

80

Gültige Fläche der Formkissen

mm2

450x310

500x350

650x420

XPD-200ton--315ton

Name

Einheit

XPD-200

XPD-260

XPD-315

Typ



V

H

V

H

V

H

Kapazität

Ton

200

260

315

Auftretende Position der Stoßkraft

mm

6

3

7

3.5

7

3.5

Hub

mm

200

100

250

150

280

170

Maximale geschlosseneArbeitshöhe

mm

460

510

500

550

550

600

Hub pro Minute

s.p.m

20-50

50-70

20-40

40-50

20-35

30-50

Schieber-Einstellungsmenge

mm

110

120

120

Obere Arbeitsstationsmaß

mm

850x630x90

950x700x100

1000x750x110

Untere Arbeitsstationsmaß

mm

1140x820x160

1500x840x180

1600x900x200

Hauptmotor

kwxp

18x4

22x4

30x4

Schieber-Verstellseinrichtung

HP

Electrical driving

Luftdruck verwenden

kg/cm2

6

6

6

Stanzmaschine (Länge X, Breite X, Höhe X)

mm

1750x2500x3900

2080x2895x4470

2100x2925x4550

Stanzmaschine-Gewicht

Ton

25.3

37

42

Stanzmaschine-Präzision



GB(JIS)1 class

GB(JIS)1 class

GB(JIS)1 class

Formkissen-Kapazität

Ton

14

14

14

Takt

mm

100

100

100

Gültige Fläche der Formkissen

mm2

710x480

810x480

810x480
