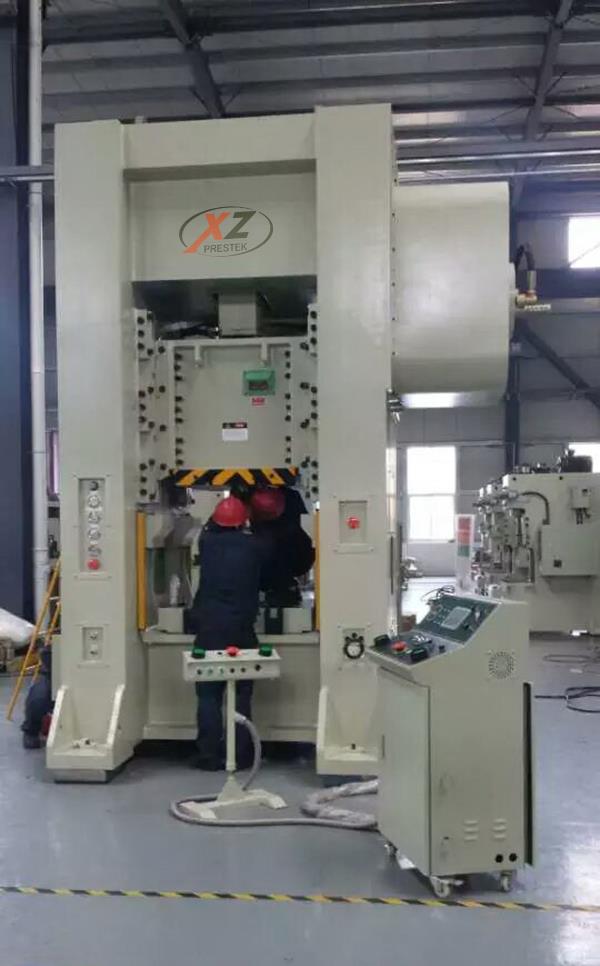

: XPF Serie Geschlossen Einzelne Crank Presse 110ton~600ton

Einzelheiten
Parameter
Bilder

Produkt-Eingenschaften :

■ Dynamisches CAE-Simulation- und Optimierungsdesign integriert mit europäischen und amerikanischen sowie japanischen fortgeschrittene Technologien und Funktionsstrukturen.

■ Maschinenkörper mit hoher Steifigkeit wird nach dem Profil geschweißt oder ganzheitlich zur Temperung/ Schwingbeanspruchung-Behandlung gebracht.

■ Zahnrad, Kurbelwelle und andere relevante Teile werden durch Prozess mit hohen Standards verarbeitet, bspw. Hartverchromung / Nitrierbehandlung/ Polierung usw.

■ High-End-Komponenten wie Hochleistungskontroller/ Antriebselemente/ elektromagnetische Kupplung/ Pneumatische Komponenten, Lager usw.

■ nternationale technische Fähigkeit für die Stanzmaschine und die Überprüfung des mechanischen Indikators

■ Hochwertiger industrieller Prozessor mit schneller Reaktion und großer Expansion integriert mit Multifunktionen

■ Module mit hoher RAM/ das individualisierte Design erlaubt Software zu programmieren

■ Hoch kompatibeler mehrachsiger Antrieb mit variabler Geschwindigkeit/ automatisierte Montagelinie mit angebrachten Erweiterungen

■ Hoch intelligente HMI/ Ethernetähnliche Echtzeitsteuerung mit Hochfrequenzantwort & USB-Anschluss

Standard Konfiguration :

■ Hydraulischer Überlastschutz

■ Elektrisches Schieber-Verstellmittel

■ Digitale Formhöhenanzeige (Einheit: 0.1 mm)

■ Schieber und Form-Ausgleichsvorrichtung

■ Drehender Nockenschalter

■ Kurbelwinkelanzeige

■ Zirkulierende Zentralschmierölanlagen

■ Elektromagnetischer Hubzähler

■ Überlauf-Schutzeinrichtung

■ Programmierbare Steuerung

■ Mobile T-Bedirnungsplattform

■ Luftquelle-Anschluss

■ Individueller elektrischer Steuerungskasten

■ Wartungswerkzeuge und Werkzeugkasten

Optionale Konfiguration :

■ Formkissen

■ Vorschubeinrichtung oberhalb dem Schieber

■ Form-Beleuchtung

■ Hauptmotor-Invertiereinrichtung

■ Optoelektronische Schutzeinrichtungen

■ Sicherungsnut und Sicherheitsnadel

■ Vorwahlzähler 6-stellig

■ Lasterfassungseinrichtung

■ Überprüfungseinrichtung für den Zuführungsfehler

■ Umwandler

■ Grundlegende Schrauben und Grundplatte

■ Stoßfeste Einrichtung

■ Sicherheitsregel und -leiter

■ Stromversorgungssteckdose

■ Form-Schnellwechselanlage

XPF-110ton--200ton

Name	Einheit	XPF-110		XPF-160		XPF-200
Typ		V	H	V	H	V	H
Kapazität	ton	110		160		200
Wirkungsstelle der Leistung	mm	6	3	6	3	6	3
Hublänge	mm	180	80	200	90	200	100
Hubzahl	s.p.m	30~60	60~90	20~50	40~70	20~50	50~70
	s.p.m	50		35		35
Die maximale Formhöhe	mm	360	410	460	510	460	510
Schieber-Einstellungsmenge	mm	80		100		110
Obere Arbeitsstationsmaß	mm	1000x550x70		1100x600x90		1200x650x90
Untere Arbeitsstationsmaß	mm	1100x600x110		1200x800x140		1300x820x160
Seitenöffnung	mm	700x500		800x600		800x600
Hauptmotor	kw x p	11x4		15x4		18x4
Schieber-Verstellsmotor	kw x p	0.4x4		0.75x4		0.75x4
Luftdruck verwenden	kg/cm2	6	6	6	6	6	6
Stanzmaschine-Präzision		GB/T23280-2009 [JIS1]

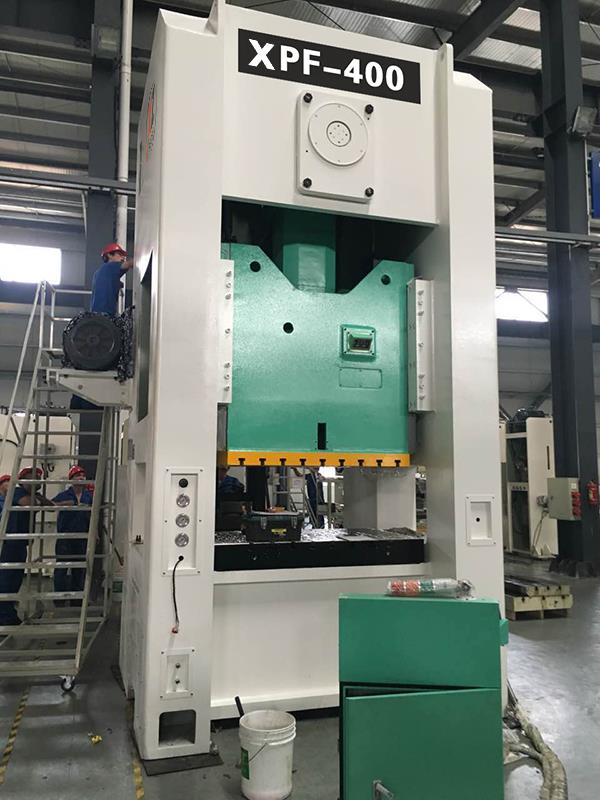

XPF-260ton--600ton

Name	Einheit	XPF-260		XPF-300		XPF-400		XPF-500	XPF-600
Typ		V	H	V	H	V	H	V	V
Kapazität	ton	260		300		400		500	600
Wirkungsstelle der Leistung	mm	7	3.5	7	3.5	9	4.5	10	13
Hublänge	mm	250	150	300	170	300	200	250	250
Hubzahl	s.p.m	20~40	40~50	20~40	35~50	15~25	20~35	20~30	15~20
Hubzahl	s.p.m	30		30		20		20	20
Die maximale Formhöhe	mm	500	550	550	615	550	600	550	550
Schieber-Einstellungsmenge	mm	120		120		120		120	120
Obere Arbeitsstationsmaß	mm	1300x700x100		1400x800x110		1500x850x110		1400x800	1500x1200
Untere Arbeitsstationsmaß	mm	1400x840x180		1500x950x200		1600x1000x200		1500x1000	1700x1300
Seitenöffnung	mm	800x600		900x600		1000x750		1000x800	1000x900
Hauptmotor	kw x p	22x4		30x4		40x4		55x4	75x4
Schieber-Verstellsmotor	kw x p	1.5x4		1.5x4		2.2x4		3x4	3x4
Luftdruck verwenden	kg/cm2	6	6	6	6	6	6	6	6
Stanzmaschine-Präzision		GB/T23280-2009 [JIS1]

×
