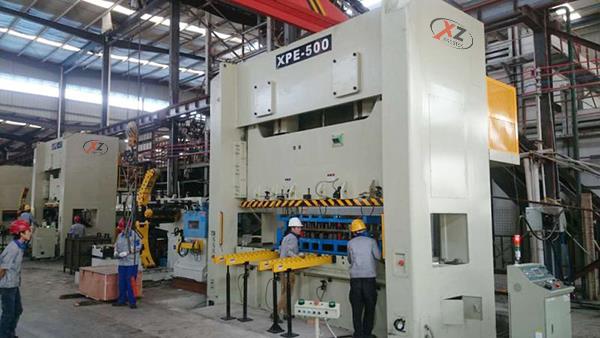

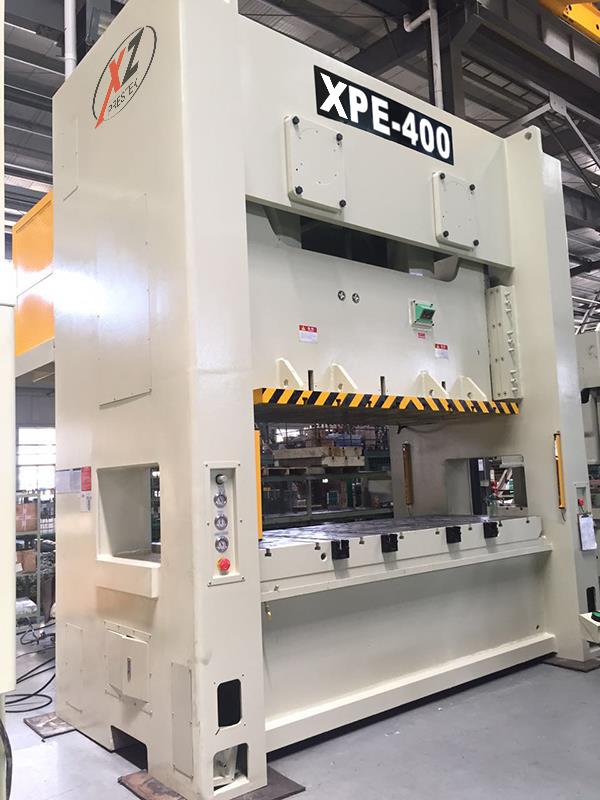

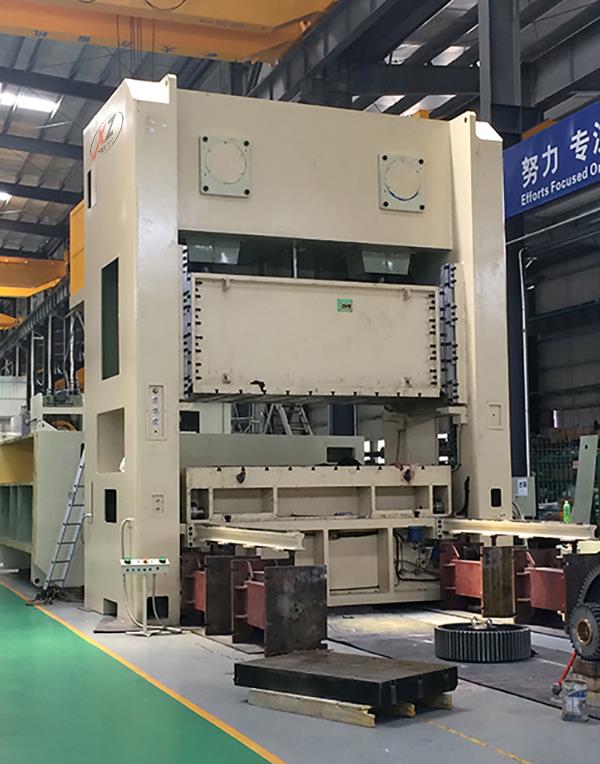

XPEシリーズストレートサイドダブルクランクプレス 160ton〜600ton
XPEシリーズストレートサイドダブルクランクプレス 160ton〜600ton
  • 詳細
  • パラメータ
  • 商品画像

製品特徴 :

台座デザインは高剛性で、優質な鋼板で作られた。内部応力除去を行うことで、完全品の精度の安定性と信頼性が向上される。

機械は、高合金鋼、ダブルクランク、2つの広いワークセンター、長方形コンロットの支持構造を採用し、設計を最適化した。

機械の相対的に円滑な運転を保障するために、対称的な2スライド及びバランサー装置を使うデザインを採用する。

金型調整の正確さは0.1mm、に達し安全性、便利性、信頼性が保証される。

クランク軸、歯車、コンロット等の部品は、硬質酸化と研削等の加工後、極めて高い総合性能と抵抗性能を備える。

高感度、高信頼性のクラッチ/ブレーキ装置及び国際一流のダブルソレノイドバルブ、過負荷保護装置を採用し、プレス機械のスライド運転及び停止の正確さと安全性を確保する。

機械構造のデザインは合理的で、自動化製造、コスト削減、効率向上を容易に実現できる。

先端的なデザイン理念、低ノイズ、低消耗、省エネ。



標準配置 :

ドライクラッチブレーキ

易鍛標準オペレーティングシステム

寸动/安全行程/连续/

安全ストローク/連続

油圧過負荷保護装置

二度落下保護装置

ダブルソレノイドバルブ

ミスフィード検出装置

電動スライド調整装置

デジタルダイハイト・インジケーター(単位0.1 mm )

電動グリース潤滑装置

累積カウンター6

既定のカウンター6

メンテナンカウンター6

ライフカウンター6

手動回転カムスイッチ準備6接続回転

空気放射器 1/2 _ —回路

空気源コネクタ1/2” 二回路

ミスフィード検出ソケット

電源ソケット(単相110V電源のみ適用)



配置オプション :

湿式クラッチブレーキ

ダイパッド装置

■ Vs可変速モータ

タッチスクリーン・デバイス

光電子安全装置

スライド上部供給装置

メインモーター反転装置

フットスイッチ

安全ストッパーと安全ラッチ

■ T型両手プッシュボタン操作床

検出可変電磁弁付き

防振機械マウント

高速金型交換

上方ダイクランパー

下方ダイクランパー

ダイリフター

金型シフトアーム

ベースネジとベースプレート

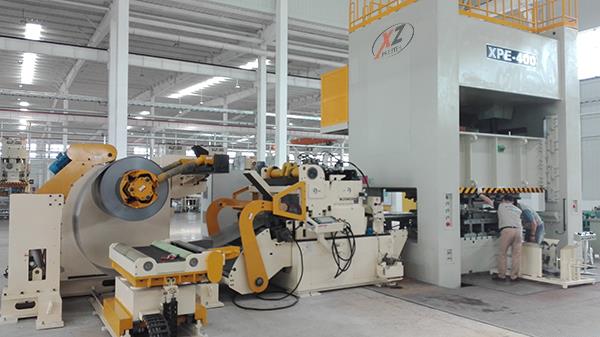

自動供給装置

スリーインワンNC矯正フィーダ

■ NCロールフィーダー供給装置

一体型供給装置と矯正機

矯正機(レベラー)

XPE-160ton--250ton

名称

型番と規格

XPE-160

XPE-200

XPE-250

モデル



S

H

S

H

S

H

加圧能力

Ton

160

200

250

荷重発生ポイント

mm

6

3

6

3

7

3

ストローク

mm

180

130

250

150

280

170

毎分のストローク

s.p.m

30-55

40-85

20-50

35-70

20-40

30-60

最大ダイハイト

mm

450

400

500

450

550

450

スライド調整量

mm

100

120

120

スライド寸法

mm

1600x650

1850 x750

2300x900

ボルスタ寸法

mm

1800 x760

2200x940

2500 x1000

側開口部

mm

700 x450

900x600

900x600

主電動機

KwxP

15x4

18.5x4

22 x 4

スライド調節装置

KwxP

1x4

2x4

2x4

気圧使用

kg/cm2

6

6

6

プレス機械の精度



GB(JIS) Classe 一級

GB(JIS) Classe 一級

GB(JIS) Classe 一級

XPE-300ton--600ton

名称

型番と規格

XPE-300

XPE-400

XPE-500

XPE-600

モデル



S

H

S

H

S

H

S

H

加圧能力

Ton

300

400

500

600

荷重発生ポイント

mm

7

3

7

3

10

6

10

6

ストローク

mm

300

170

300

170

300

180

300

180

毎分のストローク

s.p.m

20-35

30-50

20-30

20-40

18-25

20-30

15-25

20-30

最大ダイハイト

mm

550

450

550

450

580

480

600

500

スライド調整量

mm

120

120

120

120

スライド寸法

mm

2300x900

A:2300x1000

2900x1000

3100x1100

B:2400x1000

C:2800x1000

ボルスタ寸法

mm

2500x1000

A:2500x1000

3300x1200

3500x1200

B:2800x1000

C:3200x1000

側開口部

mm

900x600

900x600

1000x750

1100x750

主電動機

KwxP

30x4

37x4

45x4

55x4

スライド調節装置

KwxP

2x4

2x4

3x4

3x4

気圧使用

kg/cm2

6

6

6

6

プレス機械の精度



GB(JIS) Classe 一級

GB(JIS) Classe 一級

GB(JIS) Classe 一級

GB(JIS) Classe 一級
