首页 > 产品展示 > 高速压力机/冲床

产品展示

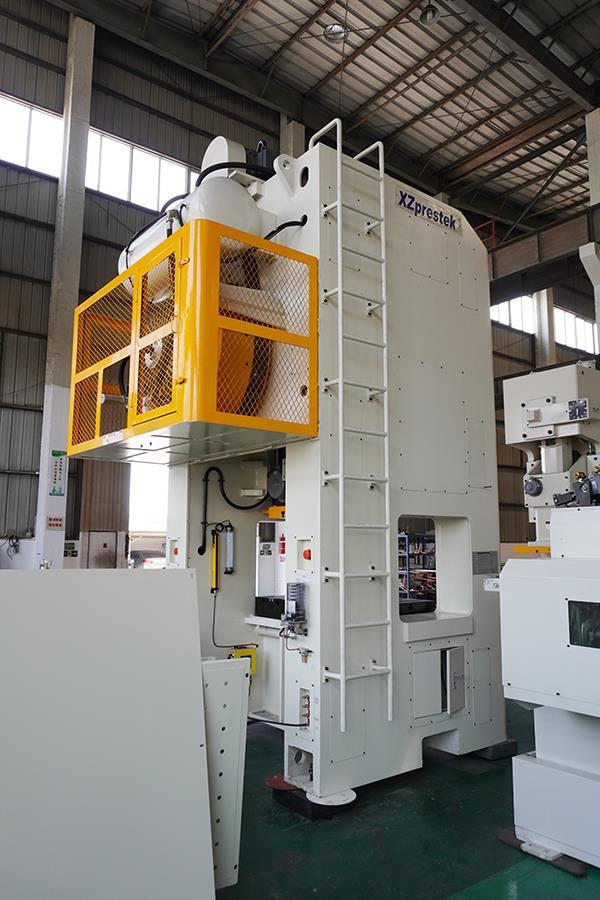

XPF 系列单曲柄精密冲床110ton〜600ton
XPF 系列单曲柄精密冲床110ton〜600ton
  • 细节
  • 参数
  • 图片



产品特性 :

融合欧美、日本先进技术/机能结构CAE动态仿真优化设计

 高刚性床身优质钢仿形焊制或整体铸造件回火/振动应力处理

 齿轮、曲轴等主关零部件经镀硬铬/氮化/研磨高标准工艺处理

 高性能控制器/驱动部件/电磁离合器/汽动组件、轴承等高端配置

 国际冲压设备技术等级,机器指标的测验

 高响应多功能叠加扩容/高质量工控处理器

 高内存级模块/个性设计特许软件编制

 高兼容多轴向变速驱动/自动化装备线机载扩展

 高智能人机界面/高频响实时控制/以太网&USB端口



标准配置 :

油压过负荷保护装置

电动滑块调整装置

 数字式模高指示器 (单位:0.1mm)

 滑块模具平衡装置

 旋转凸轮开关

 曲轴角度指示器

 循环集中式润滑给油装置

 电磁式行程计数器

 二度落保护装置

 可程控器

 移动式T型操作軎

 空气源接头

 独立式电气控制箱

维护工具及工具箱



选择配置 :

模垫

滑块上部顶料装置

模具照明灯

主马达逆转装置

光电安全装置

 安全槽块及安全插销

 预调计数器(6位数)

 荷重检知装置

 误送检知装置

 变频器

 基础螺丝及基础板

 防震装置

 安全架及安全梯

 电源插座

 快速换模装置

提供客户定制服务

XPF-110ton--200on

名稱

型号规格

XPF-110

XPF-160

XPF-200

 型式



V

H

V

H

V

H

 噸數

ton

110

160

200

 能力發生點

mm

6

3

6

3

6

3

 行程長

mm

180

80

200

90

200

100

 行程數

s.p.m

30~60

60~90

20~50

40~70

20~50

50~70

s.p.m

50

35

35

 最大模高

mm

360

410

460

510

460

510

 滑塊調整量

mm

80

100

110

 上工作臺尺寸

mm

1000x550x70

1100x600x90

1200x650x90

 下工作臺尺寸

mm

1100x600x110

1200x800x140

1300x820x160

 側向開口

mm

700x500

800x600

800x600

 主電動機

kw x p

11x4

15x4

18x4

 滑塊調整電機

kw x p

0.4x4

0.75x4

0.75x4

 使用空氣壓力

kg/cm2

6

6

6

6

6

6

 衝床精度



GB/T23280-2009 [JIS1级]

 XPF-260ton--600on

名稱

型号规格

XPF-260

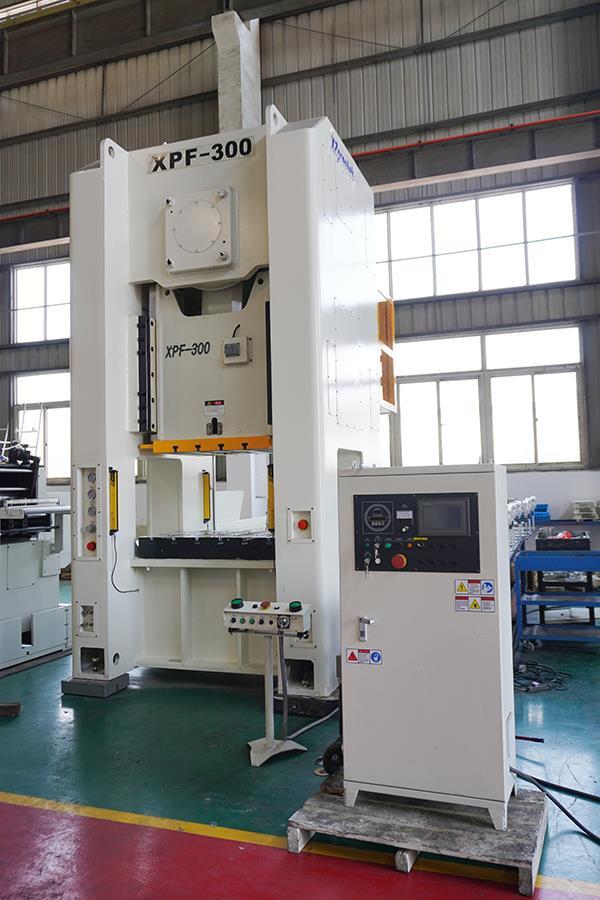

XPF-300

XPF-400

XPF-500

XPF-600

 型式



V

H

V

H

V

H

V

V

 噸數

ton

260

300

400

500

600

 能力發生點

mm

7

3.5

7

3.5

9

4.5

10

13

 行程長

mm

250

150

300

170

300

200

250

250

 行程數

s.p.m

20~40

40~50

20~40

35~50

15~25

20~35

20~30

15~20

s.p.m

30

30

20

20

20

 最大模高

mm

500

550

550

615

550

600

550

550

 滑塊調整量

mm

120

120

120

120

120

 上工作臺尺寸

mm

1300x700x100

1400x800x110

1500x850x110

1400x800

1500x1200

下工作臺尺寸

mm

1400x840x180

1500x950x200

1600x1000x200

1500x1000

1700x1300

 側向開口

mm

800x600

900x600

1000x750

1000x800

1000x900

 主電動機

kw x p

22x4

30x4

40x4

55x4

75x4

 滑塊調整電機

kw x p

1.5x4

1.5x4

2.2x4

3x4

3x4

 使用空氣壓力

kg/cm2

6

6

6

6

6

6

6

6

 衝床精度



GB/T23280-2009 [JIS1级]
