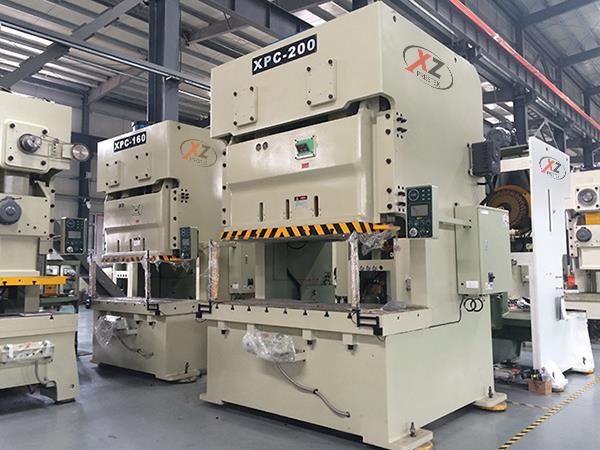

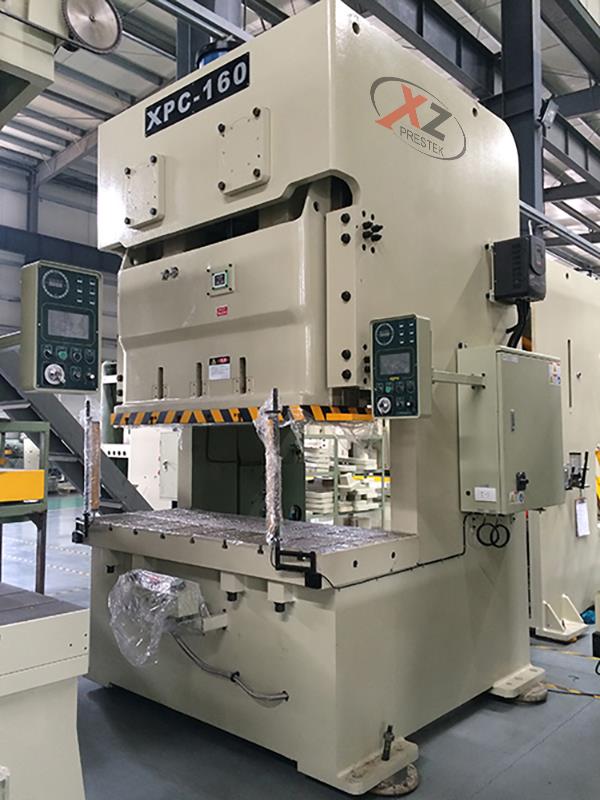

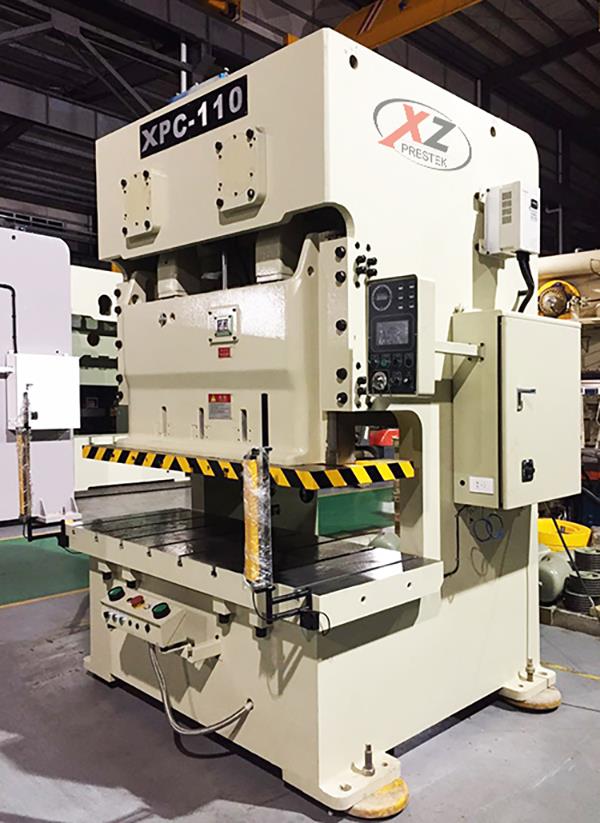

XPC Двухколенчатый точный штамповальный пресс с стальным каркасом серии 110ton~250ton
XPC Двухколенчатый точный штамповальный пресс с стальным каркасом серии 110ton~250ton
  • Детали
  • параметр
  • Изображений

Характеристики продукции :

■ Проект высокого жёсткого каркаса, сварен из высококачественной стальной плиты, повышает стабильность и надежность точности целой машины путем технологической обработки с устранением внутреннего напряжения.

■ Для пресса применяется высокая легированная сталь, два коленчатых вала, два широких центра, изометрическая несущая структура шатуна, оптимальный проект.

■ Для обеспечения относительной стабильности при работе пресса, применяется проект с двумя симметрическими ползунами, и устройством с балансиром.

■ Точность регулировки штампа достигает 0,1мм, безопасности, удобности, надежности.

■ Коленчатый вал, блок шестерён, шатун и прочие части, обладают чрезмерно высоким комплексным свойством и стойкостью после технологической обработки как твердое окисление и шлифование.

■ Применяется высоко-гибкая и надежная муфта сцепления / тормозное устройство, и международный передовой сдвоенный электромагнитный клапан, устройство защиты от перегрузки с целью обеспечения точности и безопасности вращения ползуна пресса и остановки.

■ Конструктивный проект машины рациональный, удобный для осуществления автоматического производства, снижения себестоимости, повышения эффективности.

■ Машина обладает передовой проектной концепцией, низким шумом, низким расходом, энергоэкономичностью.



Стандартная компоновка :

■ Сухой тормоз сцепления

■ Система управления по стандарту легкой ковки

■ Выбор модели эксплуатации / переключение / движение дюймом/ безопасный ход / непрерывный /

■ Устройство защиты от перегрузки давления масла

■Устройство защиты от второго падения

■ Сдвоенный электромагнитный клапан

■ Контрольное устройство ошибочной передачи

■ Электрическое устройство регулировки ползуна

■ Цифровой индикатор высоты штампа (ед.: 0,1мм)

■ Электрическое тавотное смазочное устройство

Счетчик накопления с шестизначным числом

Счетчик предварительной регулировки с шестизначным числом

Счетчик обслуживания с шестизначным числом

Счетчик срока службы с шестизначным числом

■ Электронный вращающийся кулачковый выключатель – готовить 6 шт.

■ Продувочное устройство 1/2"—контур

■ Соединитель источника воздуха 1/2"—контур

■ Розетка проверки ошибочной передачи

■ Розетка питания (только распространяется на однофазное питание 110В)



Отбираемая постановка :

■ Влажный тормоз сцепления

■ Устройство прокладки штампа

■ Мотор переменной скорости Vs

■ Устройство сенсорного экрана

■ Фотоэлектрическое безопасное устройство

■ Устройство подъема материалов в верхней части ползуна

■ Вращающееся устройство главного мотора

■ Ножной выключатель

■ Безопасный шибер и безопасный штепсель

■T-образная двуручная оперативная пробка кнопки

■ Сцепной электромагнитный клапан добавочной проверки и обнаружения изменения

■ Виброизолированная механическая ножка

■ Быстрая замена штампа

■ Верхний держатель штампа

■ Нижний держатель штампа

■ Подъемник штампа

■ Плечо перемещения штампа

■ Винт фундамента и плита фундамента

■ Автоматическое питающее устройство

■ Выпрямляющий питатель моста NC, состоящий из трёх частей

■ Питатель катка Nc

■ Каркас материалов и выпрямляющий станок

■ Выпрямляющий станок (выравнивающее устройство)

Название

Типоразмер

XPC-110

XPC-160

XPC-200

XPC-250

Модель

Type

V

H

V

H

V

H

V

H

Тоннаж

Ton

110

160

200

250

Точка появления способности

mm

5

3

6

3

6

3

7

3.5

Длина хода

mm

180

110

200

130

250

150

280

170

Число ходов

s.p.m

35-65

50-100

30-55

40-85

25-45

35-70

20-35

30-60

Макс. высота штампа

mm

400

435

450

485

500

550

550

605

Величина регулировки ползуна

mm

100

100

120

120

Размер нижнего верстака

mm

1800 x 650 x 130

2000 x 760 x 150

2400 x 340 x 170

2700 x 900 x 170

Размер верхнего верстака

mm

1400 x 500 x 70

1600 x 550 x 70

1850 x 650 x 95

2100 x 700 x 95

Главный мотор

kwxP

11 x 4

15 x 4

18.5 x 4

22 x 4

Вес штамповального пресса

Ton

14.2

20

27.5

45.5

Давление питающего воздуха

kg/cm2

5

5

5

5

Точность



Класс I

Тип прокладки штампа



Две плиты и два цилиндра

Способность

Ton

3.6 x 2

6.3 x 2

10 x 2

14 x 2

Давление воздуха

kg/cm2

6

6

6

6

Ход

mm

70

70

80

100

Площадь верхней плиты прокладки штампа

mm2

350 x 235 x 2 группы

410 x 260 x 2 группы

540 x 350 x 2 группы

640 x 470 x 2 группы
