Casa > Productos > C Forma Potencia Prensa

Productos

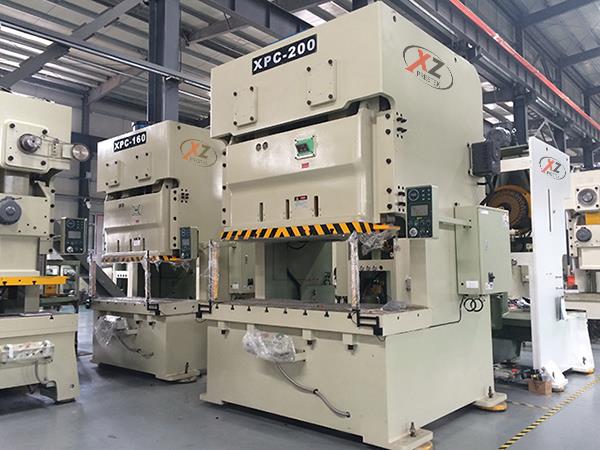

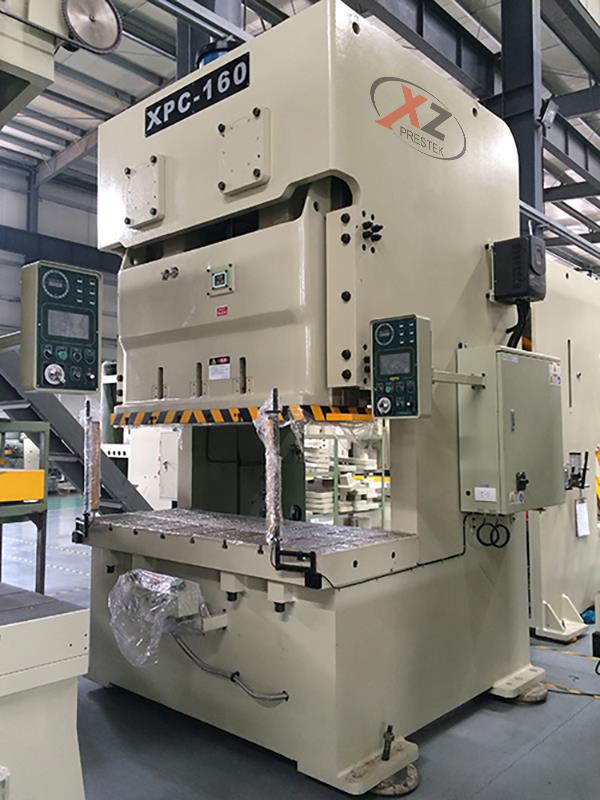

XPC SERIES  PRENSA DE MARCO DE ACERO DE PRECISIÓN DE DOBLE CIGÜEÑAL 110ton ~250ton
XPC SERIES PRENSA DE MARCO DE ACERO DE PRECISIÓN DE DOBLE CIGÜEÑAL 110ton ~250ton
  • Detalles
  • Parámetro
  • Imágenes

Características del producto :

Con un diseño de bastidor de alta rigidez, son soldados con las placas de acero de alta calidad, mediante el alivio de las tensiones internas, por lo que la estabilidad y la fiabilidad de toda la máquina en la precisión se han mejorado.

La máquina adopta el acero de alta aleación, el doble cigüeñal, el centro de trabajo de doble anchura y la estructura de soporte de biela para optimizar el diseño.

Con el fin de garantizar la estacionariedad relativa de funcionamiento de la máquina, es necesario equilibrar dos balanceadores.

La precisión de ajuste y moldeado es tan alto como 0,1mm, por lo que son seguros, rápidos y confiables.

A través de la oxidación dura y molienda, estas piezas como cigüeñal, juegos de engranajes y bielas poseen una mayor propiedad integral y la tolerancia.

Adopta el embrague/freno altamente sensible y fiable y la válvula magnética dúplex líder internacionalmente, así como dispositivos de protección de sobrecarga, para garantizar la precisión y la seguridad de funcionamiento y parada de los deslizadores de la máquina de presión.

El diseño estructural de la máquina deberá ser razonable para facilitar la realización de la producción automática, desminuir el costo y mejorar la eficiencia.

Poseen avanzados conceptos de diseño, bajo nivel de ruido, bajo consumo y ahorro de energía.



Configuración estándar :

Freno de embrague en seco

Sistema operativo estándar de xieduan

Elección/corte/avance lento/carrera seguro/continuación de modo de funcionamiento

Dispositivo de protección de sobrecarga hidráulico

Dispositivo de seguridad contra sobreoperación

Válvula magnética dúplex

Dispositivo de detección de alimentación incorrecta

Ajustador de deslizador eléctrico

Indicador de altura de troquel digital (unidad: 0.1 mm)

Sistema de lubricación de grasa eléctrico

Contador acumulativo (6 dígitos)

Contador predeterminado (6 dígitos)

Contador de mantenimiento (6 dígitos)

Contador de vida útil (6 dígitos)

Interruptor de leva rotativa electrónico (6 conexiones)

Dispositivo de chorro de aire 1/2" circuito primario

Conector de fuente de aire 1/2" circuito secundario

Enchufe de inspección de error

Enchufe de alimentación (sólo se aplica a la alimentación de 110V monofásica)



Configuración opcional :

Freno de embrague en húmedo

Dispositivo amortiguador de troquel

Vs Motor de velocidad variable

Dispositivo de pantalla tactil

Dispositivo de seguridad foto-electrónico

Dispositivo de alimentación de deslizador superior

Dispositivo de inversión de motor principal

Interruptor de pie

Bloque de seguridad y pasador de seguridad

Mesa de funcionamiento de botón a dos manos en tipo T

Válvula magnética de conexión variable de inspección

Pie mecánico de antivibración

Cambio rápido de troquel

Pinza de troquel superior

Pinza de troquel inferior

Levantador de troquel

Brazo de desplazamiento de troquel

Perno básico y placa básica

Dispositivo de alimentación automática

Alimentador de enderezamiento de NC de tres en uno

Alimentador de rollo de NC

Estante de alimentación de dos en uno y nivelador

Nivelador

Nombre

Especificaciones

XPC-110

XPC-160

XPC-200

XPC-250

Modelo

Type

V

H

V

H

V

H

V

H

Capacidad

Ton

110

160

200

250

Punto de aparición de prensado

mm

5

3

6

3

6

3

7

3.5

Carrrera

mm

180

110

200

130

250

150

280

170

Velocidad estable de carrera

s.p.m

35-65

50-100

30-55

40-85

25-45

35-70

20-35

30-60

Altura máxima de troquel

mm

400

435

450

485

500

550

550

605

Ajuste de deslizador

mm

100

100

120

120

Dimensión de plataforma de operación inferior

mm

1800 x 650 x 130

2000 x 760 x 150

2400 x 340 x 170

2700 x 900 x 170

Dimensión de plataforma de operación superior

mm

1400 x 500 x 70

1600 x 550 x 70

1850 x 650 x 95

2100 x 700 x 95

Motor principal

kwxP

11 x 4

15 x 4

18.5 x 4

22 x 4

Peso de prensas

Ton

14.2

20

27.5

45.5

Presión de aire suministrada

kg/cm2

5

5

5

5

Precisión de prensas



JIS(CNS)  classe I

Modelo de amortiguador de troquel



Dos placas & dos cilindros

Capacidad

Ton

3.6 x 2

6.3 x 2

10 x 2

14 x 2

Presión de aire

kg/cm2

6

6

6

6

Carrrera

mm

70

70

80

100

Área de p laca superior de amortiguador de troquel

mm2

350 x 235 x 2 grupos

410 x 260 x 2 grupos

540 x 350 x 2 grupos

640 x 470 x 2 grupos
