Características del producto :
■ Con un diseño de bastidor de
alta rigidez, son soldados con las placas de acero de alta calidad, mediante el
alivio de las tensiones internas, por lo que la estabilidad y la fiabilidad de
toda la máquina en la precisión se han mejorado.
■ La máquina adopta
el acero de alta aleación, el doble cigüeñal, el centro de trabajo de doble
anchura y la estructura de soporte de biela para optimizar el diseño.
■ Con el fin de garantizar la
estacionariedad relativa de funcionamiento de la máquina, es necesario
equilibrar dos balanceadores.
■ La precisión de
ajuste y moldeado es tan alto como 0,1mm, por lo que son seguros, rápidos y
confiables.
■ A
través de la oxidación dura y molienda, estas piezas como cigüeñal, juegos de
engranajes y bielas poseen una mayor propiedad integral y la tolerancia.
■ Adopta
el embrague/freno altamente sensible y fiable y la válvula magnética
dúplex líder internacionalmente, así como dispositivos de protección de
sobrecarga, para garantizar la precisión y la seguridad de funcionamiento y
parada de los deslizadores de la máquina de presión.
■ El
diseño estructural de la máquina deberá ser razonable para facilitar la
realización de la producción automática, desminuir el costo y mejorar la
eficiencia.
■ Poseen avanzados conceptos
de diseño, bajo nivel de ruido, bajo consumo y ahorro de energía.
Configuración
estándar :
■ Freno
de embrague en seco
■ Sistema
operativo estándar de xieduan
■ Elección/corte/avance
lento/carrera seguro/continuación de modo de funcionamiento
■ Dispositivo
de protección de sobrecarga hidráulico
■ Dispositivo
de seguridad contra sobreoperación
■ Válvula
magnética dúplex
■ Dispositivo
de detección de alimentación incorrecta
■ Ajustador
de deslizador eléctrico
■ Indicador
de altura de troquel digital (unidad: 0.1 mm)
■ Sistema
de lubricación de grasa eléctrico
■ Contador
acumulativo (6 dígitos)
■ Contador predeterminado (6 dígitos)
■ Contador
de mantenimiento (6 dígitos)
■ Contador
de vida útil (6 dígitos)
■ Interruptor
de leva rotativa electrónico (6 conexiones)
■ Dispositivo
de chorro de aire 1/2" circuito primario
■ Conector
de fuente de aire 1/2" circuito secundario
■ Enchufe
de inspección de error
■ Enchufe
de alimentación (sólo se aplica a la alimentación de 110V monofásica)
Configuración
opcional :
■ Freno
de embrague en húmedo
■ Dispositivo
amortiguador de troquel
■ Vs Motor de velocidad variable
■ Dispositivo
de pantalla tactil
■ Dispositivo
de seguridad foto-electrónico
■ Dispositivo
de alimentación de deslizador superior
■ Dispositivo
de inversión de motor principal
■ Interruptor
de pie
■ Bloque
de seguridad y pasador de seguridad
■ Mesa de
funcionamiento de botón a dos manos en tipo T
■ Válvula
magnética de conexión variable de inspección
■ Pie
mecánico de antivibración
■ Cambio
rápido de troquel
■ Pinza
de troquel superior
■ Pinza
de troquel inferior
■ Levantador
de troquel
■ Brazo
de desplazamiento de troquel
■ Perno básico y placa básica
■ Dispositivo
de alimentación automática

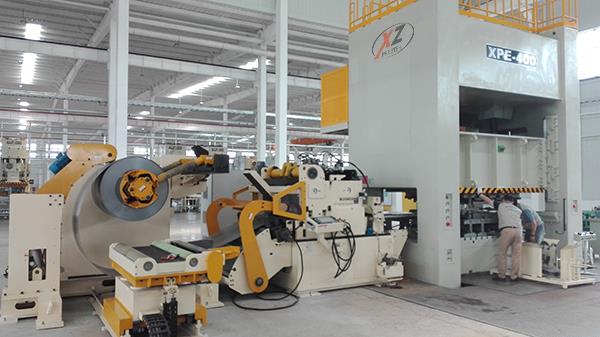

■ Alimentador
de enderezamiento de NC de tres en uno
■ Alimentador
de rollo de NC
■ Estante de alimentación de dos en uno y nivelador
XPE-160ton--250ton
|
Nombre |
Especificaciones |
XPE-160 |
XPE-200 |
XPE-250 |
|||
|
Modelo |
|
S |
H |
S |
H |
S |
H |
|
Capacidad |
Ton |
160 |
200 |
250 |
|||
|
Punto de aparición de prensado |
mm |
6 |
3 |
6 |
3 |
7 |
3 |
|
Carrrera |
mm |
180 |
130 |
250 |
150 |
280 |
170 |
|
Carrrera per minuto |
s.p.m |
30-55 |
40-85 |
20-50 |
35-70 |
20-40 |
30-60 |
|
Altura máxima de operación de cierre |
mm |
450 |
400 |
500 |
450 |
550 |
450 |
|
Ajuste de deslizador |
mm |
100 |
120 |
120 |
|||
|
Dimensión de plataforma de operación superior |
mm |
1600x650 |
1850 x750 |
2300x900 |
|||
|
Dimensión de plataforma de operación inferior |
mm |
1800 x760 |
2200x940 |
2500 x1000 |
|||
|
Abertura lateral |
mm |
700 x450 |
900x600 |
900x600 |
|||
|
Motor principal |
KwxP |
15x4 |
18.5x4 |
22 x 4 |
|||
|
Dispositivo de ajuste de deslizador |
KwxP |
1x4 |
2x4 |
2x4 |
|||
|
Presión de aire suministrada |
kg/cm2 |
6 |
6 |
6 |
|||
|
Precisión de prensas |
|
GB(JIS) Classe I |
GB(JIS) Classe I |
GB(JIS) Classe I |
|||
XPE-300ton--600ton
|
Nombre |
Especificaciones |
XPE-300 |

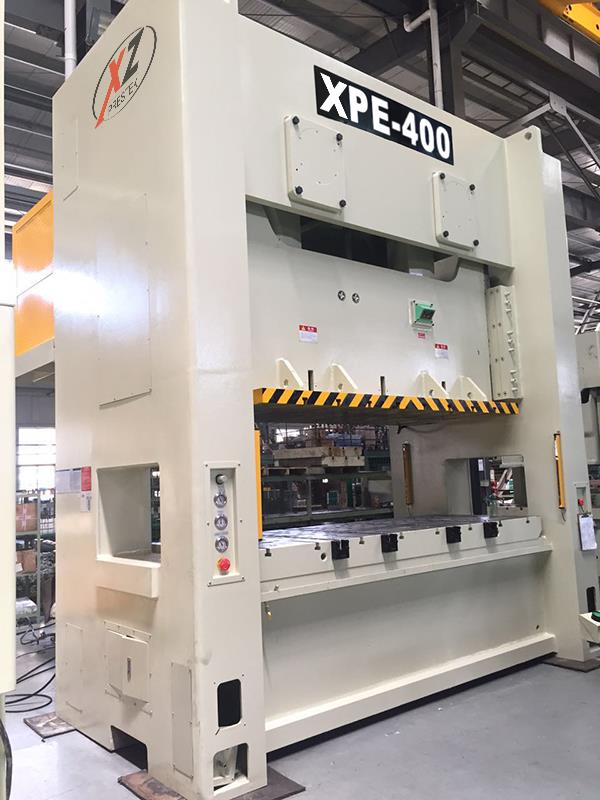

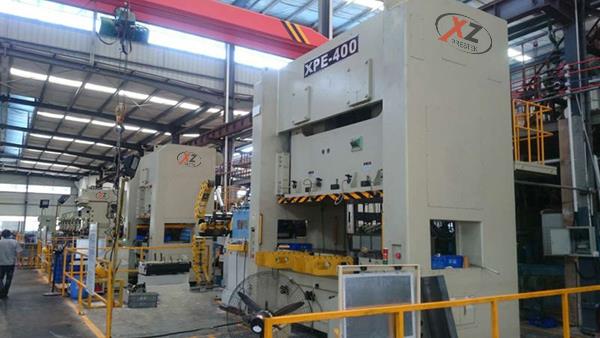

XPE-400 |

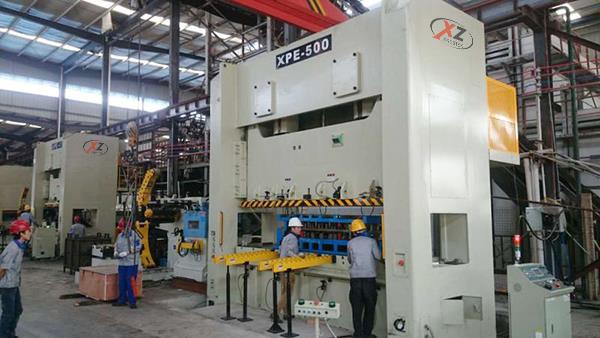

XPE-500 |
XPE-600 |
||||
|
Modelo |
|
S |
H |
S |
H |
S |
H |
S |
H |
|
Capacidad |
Ton |
300 |
400 |
500 |
600 |
||||
|
Punto de aparición de prensado |
mm |
7 |
3 |
7 |
3 |
10 |
6 |
10 |
6 |
|
Carrrera |
mm |
300 |
170 |
300 |
170 |
300 |
180 |
300 |
180 |
|
Carrrera per minuto |
s.p.m |
20-35 |
30-50 |
20-30 |
20-40 |
18-25 |
20-30 |
15-25 |
20-30 |
|
Altura máxima de operación de cierre |
mm |
550 |
450 |
550 |
450 |
580 |
480 |
600 |
500 |
|
Ajuste de deslizador |
mm |
120 |
120 |
120 |
120 |
||||
|
Dimensión de plataforma de operación superior |
mm |
2300x900 |
A:2300x1000 |
2900x1000 |
3100x1100 |
||||
|
B:2400x1000 |
|||||||||
|
C:2800x1000 |
|||||||||
|
Dimensión de plataforma de operación inferior |
mm |
2500x1000 |
A:2500x1000 |
3300x1200 |
3500x1200 |
||||
|
B:2800x1000 |
|||||||||
|
C:3200x1000 |
|||||||||
|
Abertura lateral |
mm |
900x600 |
900x600 |
1000x750 |
1100x750 |
||||
|
Motor principal |
KwxP |
30x4 |
37x4 |
45x4 |
55x4 |
||||
|
Dispositivo de ajuste de deslizador |
KwxP |
2x4 |
2x4 |
3x4 |
3x4 |
||||
|
Presión de aire suministrada |
kg/cm2 |
6 |
6 |
6 |
6 |
||||
|
Precisión de prensas |
|
GB(JIS) Classe I |
GB(JIS) Classe I |
GB(JIS) Classe I |
GB(JIS) Classe I |
||||
