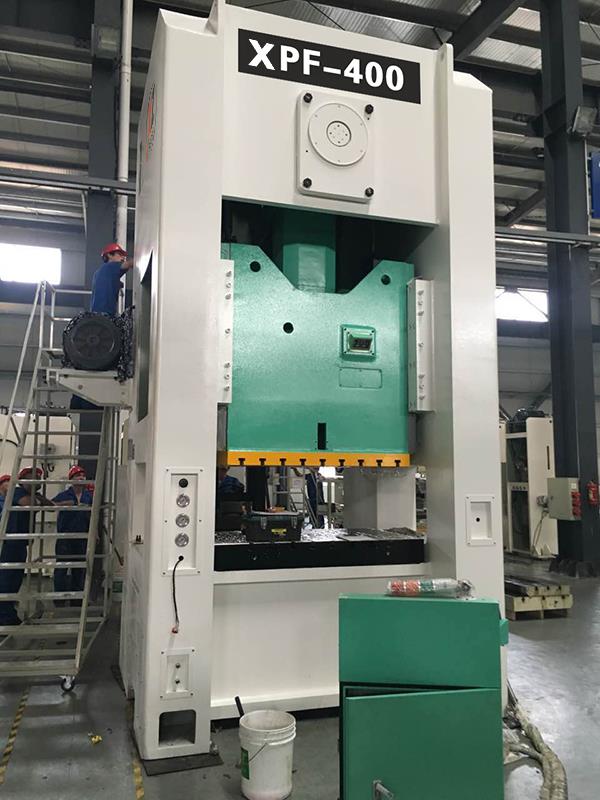

: XPF SERIES PRENSA DE PRECISIÓN DE UNA SOLA MANIVELA 110ton〜600ton

Detalles
Parámetro
Imágenes

Características del producto :

■ Mezcla de las tecnologías avanzadas europeas, americanas y japonesas / diseño de optimización de simulación dinámica de CAE para la estructura funcional

■ Soldadura de perfil de acero de alta calidad del cuepo de cama de alta rigidez o procesamiento de templado / vibración de estrés para la parte de fundición completa

■ Procesamiento de alto estándar para las partes claves tales como engranajes y cigüeñal a través de cromado duro / nitruración / molienda

■ Tales configuraciones de alto nivel como controladores de alto rendimiento / piezas de accionamiento / embragues electromagnéticos / elementos impulsados por vapor y rodamientos

■ Grado técnico de equipos de estampación internacional e inspección de indexado de la máquina

■ Expansión de superposición multifuncional de alta respuesta / procesador de control industrial de alta calidad

■ Módulo de alta memoria / compilación de software franquiciado de diseño individual

■ Accionamiento de velocidad variable multiaxial de alta compatibilidad / expansión de carga para equipos de automatización

■ Interfaz de hombre-máquina de alta inteligencia / control en tiempo real de alta frecuencia / interfaz de Ethernet & USB

Configuración estándar :

■ Dispositivo de protección de sobrecarga hidráulico

■ Ajustador de deslizador eléctrico

■ Indicador de altura de troquel digital (unidad: 0,1 mm)

■ Dispositivo de equilibrio de deslizador y troquel

■ Interruptor de leva rotativa

■ Indicador de ángulo de cigüeñal

■ Dispositivo de alimentación de aceite de lubricación por centralización de circulación

■ Contador de carrera electromagnético

■ Dispositivo de seguridad contra sobreoperación

■ Controlador programable

■ Plataforma operativa móvil en T

■ Conector de fuente de aire

■ Gabinete de control eléctrico independiente

■ Herramientas de mantenimiento y caja de herramientas

Configuración opcional :

■ Amortiguador de troquel

■ Dispositivo de alimentación de deslizador superior

■ Luz de iluminación de troquel

■ Dispositivo de inversión de motor principal

■ Dispositivo de seguridad foto-electrónico

■ Bloque de seguridad y pasador de seguridad

■ Contador predeterminado (6 dígitos)

■ Dispositivo de inspección de carga

■ Dispositivo de inspección de error

■ Convertidor de frecuencia

■ Perno básico y placa básica

■ Pie de antivibración

■ Estante de seguridad y escalera de seguridad

■ Enchufe de alimentación

■ Dispositivo de cambio rápido de troquel

XPF-110ton--200ton

Nombre	Especificaciones	XPF-110		XPF-160		XPF-200
Modelo		V	H	V	H	V	H
Capacidad	ton	110		160		200
Punto de aparición de prensado	mm	6	3	6	3	6	3
Carrrera	mm	180	80	200	90	200	100
Velocidad variable de carrera	s.p.m	30~60	60~90	20~50	40~70	20~50	50~70
Altura máxima de troquel	mm	360	410	460	510	460	510
Ajuste de deslizador	mm	80		100		110
Dimensión de plataforma de operación superior	mm	1000x550x70		1100x600x90		1200x650x90
Dimensión de plataforma de operación inferior	mm	1100x600x110		1200x800x140		1300x820x160
Abertura lateral	mm	700x500		800x600		800x600
Motor principal	kw x p	11x4		15x4		18x4
Motor de ajuste de deslizador	kw x p	0.4x4		0.75x4		0.75x4
Presión de aire suministrada	kg/cm2	6	6	6	6	6	6
Precisión de prensas		GB(JIS) Classe I

XPF-260ton--600ton

Nombre	Especificaciones	XPF-260		XPF-300		XPF-400		XPF-500	XPF-600
Modelo		V	H	V	H	V	H	V	V
Capacidad	ton	260		300		400		500	600
Punto de aparición de prensado	mm	7	3.5	7	3.5	9	4.5	10	13
Carrrera	mm	250	150	300	170	300	200	250	250
Velocidad variable de carrera	s.p.m	20~40	40~50	20~40	35~50	15~25	20~35	20~30	15~20
Altura máxima de troquel	mm	500	550	550	615	550	600	550	550
Ajuste de deslizador	mm	120		120		120		120	120
Dimensión de plataforma de operación superior	mm	1300x700 x100		1400x800 x110		1500x850 x110		1400x800	1500x1200
Dimensión de plataforma de operación inferior	mm	1400x840 x180		1500x950 x200		1600x1000 x200		1500x1000	1700x1300
Abertura lateral	mm	800x600		900x600		1000x750		1000x800	1000x900
Motor principal	kw x p	22x4		30x4		40x4		55x4	75x4
Motor de ajuste de deslizador	kw x p	1.5x4		1.5x4		2.2x4		3x4	3x4
Presión de aire suministrada	kg/cm2	6	6	6	6	6	6	6	6
Precisión de prensas		GB(JIS) Classe I

×
