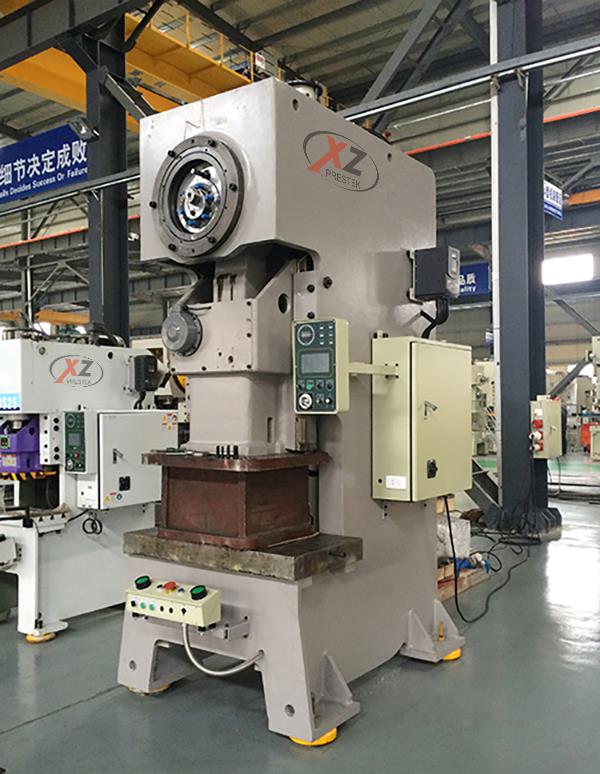

Características del producto :
■ Con un diseño de bastidor de
alta rigidez, son soldados con las placas de acero de alta calidad, mediante el
alivio de las tensiones internas, por lo que la estabilidad y la fiabilidad de
toda la máquina en la precisión se han mejorado.
■ El entro de transmisión es compatible con el centro de máquina para
garantizar la un prensado preciso y estable.
■ Con el fin de garantizar la
estacionariedad relativa de funcionamiento de la máquina, es necesario
equilibrar dos balanceadores.
■ La precisión de ajuste y moldeado es tan alto como
0,1mm, por lo que son seguros, rápidos y confiables.
■ A través de la oxidación dura y
molienda, estas piezas como cigüeñal, juegos de engranajes y bielas poseen una
mayor propiedad integral y la tolerancia.
■ Adopta el embrague/freno altamente sensible y fiable y la
válvula magnética dúplex líder internacionalmente, así como dispositivos de
protección de sobrecarga, para garantizar la precisión y la seguridad de
funcionamiento y parada de los deslizadores de la máquina de presión.
■ El diseño estructural de la
máquina deberá ser razonable para facilitar la realización de la producción
automática, desminuir el costo y mejorar la eficiencia.
■ Poseen avanzados conceptos de diseño, bajo nivel de ruido, bajo
consumo y ahorro de energía.
Configuración estándar :
■ Convertidor
de frecuencia
■ Dispositivo
de protección de sobrecarga hidráulico
■ Ajustador de deslizador manual (60 toneladas o menor)
■ Ajustador de deslizador eléctrico (80 toneladas o más)
■ Indicador de altura de
troquel mecánico (60 toneladas o menor)
■ Indicador
de altura de troquel eléctrico (60 toneladas o más)
■ Dispositivo
de equilibrio de deslizador y troquel
■ Interruptor de leva rotativa
■ Dispositivo de detección de
alimentación incorrecta
■ Enchufe
de alimentación
■ Indicador
de ángulo de cigüeñal
■ Contador
■ Conector
de fuente de aire
■ Dispositivo de seguridad contra
sobreoperación
■ Dispositivo de chorro de aire
■ Herramientas de mantenimiento y
caja de herramientas
■ Manual de operación
Configuración opcional :
■ Freno de embrague en húmedo
■ Sistema de lubricación de grasa
eléctrico
■ Dispositivo amortiguador de troquel
neumático
■ Interruptor de pie
■ Dispositivo de cambio rápido de
troquel (levantador de troquel, pinza de troquel o brazo de desplazamiento de
troquel)
■ Dispositivo de alimentación de
deslizador superior
■ Pie de antivibración
■ Dispositivo de seguridad
foto-electrónico
■ Alimentador (aire, maquinaria y
diversos equipos de Control Numérico)
■ Estante de alimentación
■ Nivelador
■ Mano de mecanismo
■ Luz de troquel
■ Pantalla tactil (precorte, preselección, recuento total)
■ Sistema de control de PAC 100
■ Sistema de control de hombre-máquina
XDL-25ton--60ton
|
Nombre |
Especificaciones |
XDL-25 |
XDL-35 |
XDL-45 |
XDL-60 |
|
Capacidad |
Ton |
25 |
35 |
45 |
60 |
|
Punto de aparición de prensado |
mm |
3.2 |
3.2 |
3.2 |
4 |
|
Velocidad variable de carrera per minuto |
s.p.m |
60-140 |
40-120 |
40-100 |
35-90 |
|
Velocidad estable de carrera |
s.p.m |
110 |
85 |
75 |
65 |
|
Carrera |
mm |
12-60 |
15-70 |
20-80 |
20-100 |
|
Altura máxima de operación de cierre |
mm |
200 |
220 |
250 |
310 |
|
Ajuste de deslizador |
mm |
50 |
55 |
60 |
75 |
|
Dimensión de plataforma de operación superior |
mm |
300x230x50 |
360x250x50 |
400x300x60 |
500x360x70 |
|
Dimensión de plataforma de operación inferior |
mm |
680x300x70 |
800x400x70 |
850x440x80 |
900x500x80 |
|
Agujero de espiga de troquel |
mm |
Φ38.1 |
Φ38.1 |
Φ38.1 |
Φ50 |
|
Motor principal |
kw.p |
V3.7x4 |
VS 3.7x4 |
VS 5.5x4 |
VS 5.5x4 |
|
Dispositivo de ajuste de deslizador |
HP |
Operación manual |
|||
|
Presión de aire suministrada |
kg/cm2 |
6 |
6 |
6 |
6 |
|
Precisión de prensas |
|
GB(JIS) Classe I |
GB(JIS) Classe I |
GB(JIS) Classe I |
GB(JIS) Classe I |
|
Dimensión de prensas (Longitud X Ancho X Altura) |
mm |
1280x850 |
1380x900 |
1575x950 |
1595x1000 |
|
Peso de prensas |
Tons |
2.1 |
3 |
3.8 |
5.6 |
|
Capacidad de amortiguador de troquel |
Ton |
- |
2.3 |
2.3 |
3.6 |
|
Carrera de amortiguador de troquel |
mm |
- |
50 |
50 |
70 |
|
Área efectiva de amortiguador de troquel |
mm2 |
- |
300x230 |
300x230 |
350x300 |
XDL-80ton--260ton
|
Nombre |
Especificaciones |

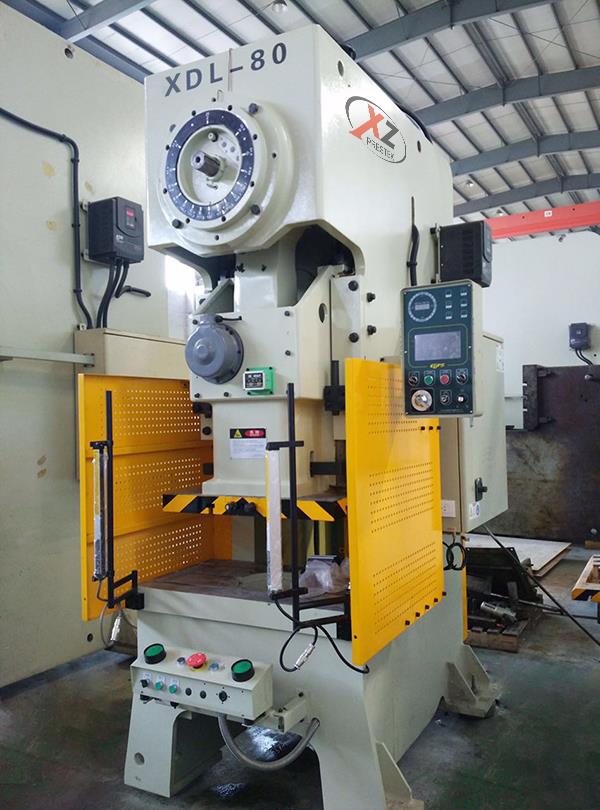

XDL-80 |

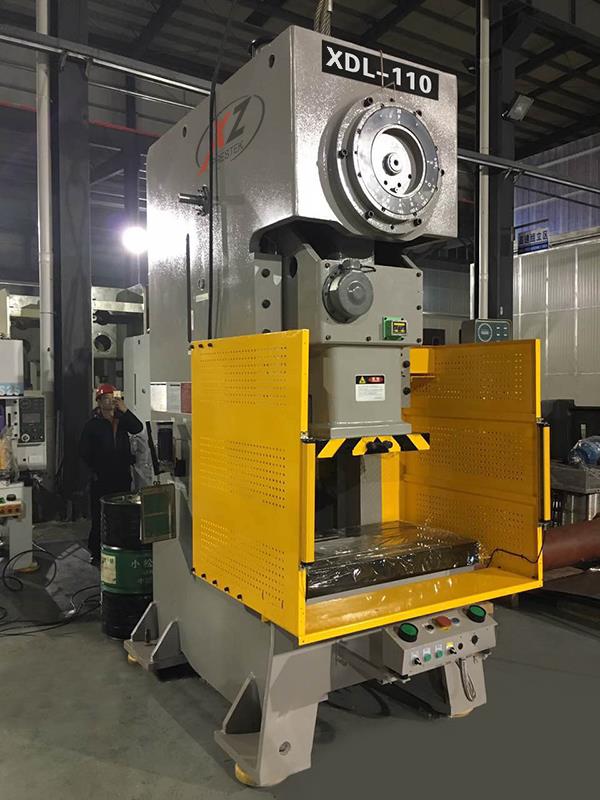

XDL-110 |
XDL-160 |
XDL-200 |
XDL-260 |
|
Capacidad |
Ton |
80 |
110 |
160 |
200 |
260 |
|
Punto de aparición de prensado |
mm |
4 |
6 |
6 |
6 |
7 |
|
Velocidad variable de carrera per minuto |
s.p.m |
35-80 |
30-60 |
20-50 |
20-50 |
20-40 |
|
Velocidad estable de carrera |
s.p.m |
65 |
50 |
35 |
35 |
30 |
|
Carrera |
mm |
25-120 |
25-160 |
30-180 |
30-180 |
40-200 |
|
Altura máxima de operación de cierre |
mm |
340 |
370 |
470 |
470 |
520 |
|
Ajuste de deslizador |
mm |
80 |
80 |
100 |
110 |
120 |
|
Dimensión de plataforma de operación superior |
mm |
560x420x70 |
650x470x80 |
700x550x90 |
850x630x90 |
950x700x100 |
|
Dimensión de plataforma de operación inferior |
mm |
1000x550 |
1150x600 |
1250x800 |
1400x820 |
1500x840 |
|
Agujero de espiga de troquel |
mm |
Φ50 |
Φ50 |
Φ65 |
Φ65 |
Φ65 |
|
Motor principal |
kw.p |
VS7.5x4 |
VS 11x4 |
VS 15x4 |
VS18x4 |
VS 22x4 |
|
Dispositivo de ajuste de deslizador |
HP |
Operación eléctrica |
||||
|
Presión de aire suministrada |
kg/cm2 |
6 |
6 |
6 |
6 |
6 |
|
Precisión de prensas |
|
GB(JIS) Classe I |
GB(JIS) Classe I |
GB(JIS) Classe I |
GB(JIS) Classe I |
GB(JIS) Classe I |
|
Dimensión de prensas (Longitud X Ancho X Altura) |
mm |
1800x1180 |
1900x1300 |
2315x1400 |
2615x1690 |
2780x1850 |
|
Peso de prensas |
Tons |
6.5 |
9.6 |
16 |
23 |
32 |
|
Capacidad de amortiguador de troquel |
Ton |
3.6 |
6.3 |
10 |
14 |
14 |
|
Carrera de amortiguador de troquel |
mm |
70 |
80 |
80 |
100 |
100 |
|
Área efectiva de amortiguador de troquel |
mm2 |
450x310 |
500x350 |
650x420 |
710x480 |
810x480 |
