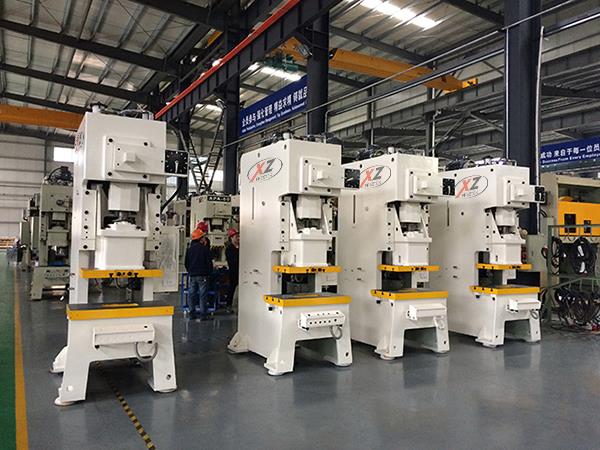

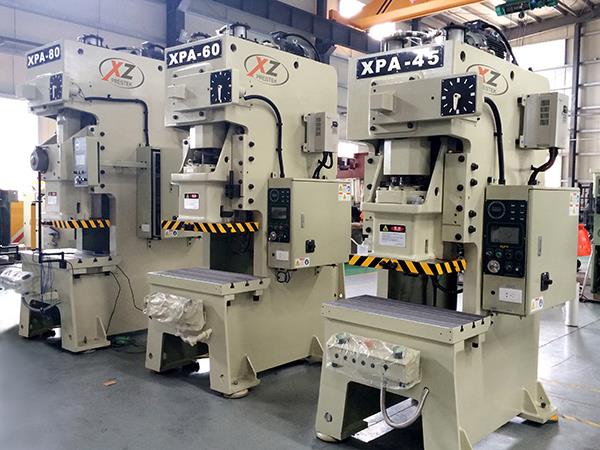

: XPA Series High Precision Power Imprensa 15ton~315ton

Detalhes
Parâmetro
Imagens

Características de produto :

■ Com um projeto de alta dureza, a máquina é em placas de aço soldadas de boa qualidade, após tratamento de alívio de tensões internos, a estabilidade e confiabilidade da máquina são reforçadas.

■ O centro de condução é de conformidade com o centro da máquina, garantindo a perfuração precisa e estável.

■ A fim de garantira a estabilidade relativa da máquina quando da operação, é equipada com dois equilibradores e dispositivo de equilíbrio.

■ A precisão de ajuste de moldagem é alta até 0,1mm, permitindo uma operação segura, rápida e fiável.

■ Após tratamentos de oxidação dura e moagem, os componentes como cambotas, engrenagens e bielas possuem alto desempenho e alta resistência.

■ Adota-se embreagem/freio altamente sensível e confiável e válvula solenoide de dupla bobina bem avançada para garantir a precisão e segurança quando da operação.

■ O projeto estrutural é razoável, facilitando a realização de produção automático, redução de custos e aumento de eficiência.

■ Possui conceitos de projeto avançados, com baixo ruído, baixo consumo e poupança de energia.

Configuração Padrão :

■ Inversor de frequência

■ Dispositivo protetor de sobrecarga tipo hidráulico

■ Ajustador de slide manual (60Toneladas e abaixo)

■ Ajustador de slide elétrico (80Toneladas e acima)

■ Indicador de altura de molde tipo mecânico (60 Toneladas e abaixo)

■ Indicador de altura de molde tipo elétrico (60 Toneladas e acima)

■ Dispositivo de equilíbrio de slide e molde

■ Interruptor de cames rotativo

■ Dispositivo de detecção de encravamento

■ Tomada de fonte elétrica

■ Indicador de ângulo de cambota

■ Contador

■ Tomada de ar

■ Dispositivo protetor de segunda queda

■ Ejetor de ar

■ Ferramentas de manutenção e caixa de ferramentas

■ Manual de Operação

Configuração Opcional :

■ Embreagem tipo úmida

■ Sistema de lubrificação com graxa tipo elétrico

■ Dispositivo de almofada de cunho pneumática

■ Interruptor de pé

■ Dispositivo de troca rápida de moldes (levantador de moldes, apertador de moldes e braço de movimentar moldes)

■ Dispositivo de knockout acima de slides

■ Pé anti-vibração

■ Dispositivo de proteção fotoelétrica

■ Alimentador

■ Uncoiler

■ Nivelador

■ Mão mecânica

■ Dispositivo de iluminação de molde

■ Tela de toque (predefinição, pré-corte, contagem total)

■ Sistema de controle PAC 100

■ Sistema de controle homem-máquina

XPA-15ton--35ton

Nombre	Especificaciones	XPA-15	XPA-25A	XPA-25		XPA-35
Modelo		V	V	V	H	V	H
Capacidad	Ton	15	25	25		35
Punto de aparición de prensado	mm	1	3.2	3.2	1.6	3.2	1.6
Velocidad variable de carrera per minuto	s.p.m	120-180	60-140	60-140	130-200	40-120	110-180
Velocidad estable de carrera	s.p.m	130	110	110		85
Carrera	mm	60	80	60	30	70	40
Altura máxima de operación de cierre	mm	200	195	200	215	220	235
Ajuste de deslizador	mm	50	50	50		55
Dimensión de plataforma de operación superior	mm	300x230x50	300x230x50	300x230x50		360x250x50
Dimensión de plataforma de operación inferior	mm	680x300x70	680x300x65	680x300x70		800x400x70
Agujero de espiga de troquel	mm	38.1	38.1	38.1		38.1
Motor principal	kw.p	2.2x6	3.7x4	3.7x4		3.7x4
Dispositivo de ajuste de deslizador	HP	Operación manual
Presión de aire suministrada	kg/cm2	6	6	6		6
Precisión de prensas		GB(JIS) Classe I	GB(JIS) Classe I	GB(JIS) Classe I		GB(JIS) Classe I
Dimensión de prensas (Longitud X Ancho X Altura)	mm	1236x830x1920	1280x850x2200	1280x850x2200		1380x900x2400
Peso de prensas	Tons	1.8	2.1	2.1		3
Capacidad de amortiguador de troquel	Ton	-	-	-		2.3
Carrera de amortiguador de troquel	mm	-	-	-		50
Área efectiva de amortiguador de troquel	mm2	-	-	-		300x230

XPA-45ton--110ton

Nombre	Especificaciones	XPA-45		XPA-60		XPA-80		XPA-110
Modelo		V	H	V	H	V	H	V	H
Capacidad	Ton	45		60		80		110
Punto de aparición de prensado	mm	3.2	1.6	4	2	4	2	6	3
Velocidad variable de carrera per minuto	s.p.m	40-100	100-150	35-90	80-120	35-80	80-120	30-60	60-90
Velocidad estable de carrera	s.p.m	75		65		65		50
Carrera	mm	80	50	120	60	150	70	180	80
Altura máxima de operación de cierre	mm	250	265	310	340	340	380	360	410
Ajuste de deslizador	mm	60		75		80		80
Dimensión de plataforma de operación superior	mm	400x300x60		500x360x70		560x420x70		650x470x80
Dimensión de plataforma de operación inferior	mm	850x440x80		900x500x80		1000x550x90		1150x600x110
Agujero de espiga de troquel	mm	38.1		50		50		50
Motor principal	kw.p	5.5x4		5.5x4		7.5x4		11x4
Dispositivo de ajuste de deslizador	HP	Operación manual				Operación eléctrica
Presión de aire suministrada	kg/cm2	6		6		6		6
Precisión de prensas		GB(JIS) Classe I		GB(JIS) Classe I		GB(JIS) Classe I		GB(JIS) Classe I
Dimensión de prensas (Longitud X Ancho X Altura)	mm	1575x950x2500		1595x1000x2800		1800x1180x2980		1900x1300x3200
Peso de prensas	Tons	3.8		5.6		6.5		9.6
Capacidad de amortiguador de troquel	Ton	2.3		3.6		3.6		6.3
Carrera de amortiguador de troquel	mm	50		70		70		80
Área efectiva de amortiguador de troquel	mm2	300x230		350x300		450x310		500x350

XPA-160ton--315ton

Nombre	Especificaciones	XPA-160		XPA-200		XPA-260		XPA-315
Modelo		V	H	V	H	V	H	V	H
Capacidad	Ton	160		200		260		315
Punto de aparición de prensado	mm	6	3	6	3	6	3	7	3.5
Velocidad variable de carrera per minuto	s.p.m	20-50	40-70	20-50	50-70	20-50	50-70	20-35	35-50
Velocidad estable de carrera	s.p.m	35		35		30		30
Carrera	mm	200	90	200	100	200	100	250	150
Altura máxima de operación de cierre	mm	400	450	460	510	460	550	500	550
Ajuste de deslizador	mm	100		110		120		120
Dimensión de plataforma de operación superior	mm	700x550x90		850x550x90		850x630x90		950x700x100
Dimensión de plataforma de operación inferior	mm	1250x800x140		1350x820x140		1400x820x160		1600x900x200
Agujero de espiga de troquel	mm	65		65		65		65
Motor principal	kw.p	15x4		18x4		22x4		30x4
Dispositivo de ajuste de deslizador	HP	Operación eléctrica
Presión de aire suministrada	kg/cm2	6		6		6		6
Precisión de prensas		GB(JIS) Classe I		GB(JIS) Classe I		GB(JIS) Classe I		GB(JIS) Classe I
Dimensión de prensas (Longitud X Ancho X Altura)	mm	2420x1390x3465		2420x1490x3612		2735x1780x4070		2845x1950x4500
Peso de prensas	Tons	14		16		22		33
Capacidad de amortiguador de troquel	Ton	10		10		14		14
Carrera de amortiguador de troquel	mm	80		80		100		100
Área efectiva de amortiguador de troquel	mm2	650x420		650x420		710x480		810x480

×
