Características de
produto :
■ Deslize acidente vascular
cerebral 6 velocidades ajustável para diferentes alturas de uso Mold Die
■ Com um projeto
de alta dureza, a máquina é em placas de aço soldadas de boa qualidade, após
tratamento de alívio de tensões internos, a estabilidade e confiabilidade da
máquina são reforçadas.
■ O centro de
condução é de conformidade com o centro da máquina, garantindo a perfuração
precisa e estável.
■ A fim de
garantira a estabilidade relativa da máquina quando da operação, é equipada com
dois equilibradores e dispositivo de equilíbrio.
■ A precisão de
ajuste de moldagem é alta até 0,1mm, permitindo uma operação segura, rápida e
fiável.
■ Após tratamentos
de oxidação dura e moagem, os componentes como cambotas, engrenagens e bielas
possuem alto desempenho e alta resistência.
■ Adota-se
embreagem/freio altamente sensível e confiável e válvula solenoide de dupla
bobina bem avançada para garantir a precisão e segurança quando da operação.
■ O projeto
estrutural é razoável, facilitando a realização de produção automático, redução
de custos e aumento de eficiência.
■ Possui conceitos
de projeto avançados, com baixo ruído, baixo consumo e poupança de energia.
Configuração
Padrão :
■ Inversor de frequência
■ Dispositivo protetor de sobrecarga tipo
hidráulico
■ Ajustador de slide manual (60Toneladas e
abaixo)
■ Ajustador de slide elétrico (80Toneladas e
acima)
■ Indicador de altura de molde tipo mecânico
(60 Toneladas e abaixo)
■ Indicador de altura de molde tipo elétrico
(60 Toneladas e acima)
■ Dispositivo de equilíbrio de slide e molde
■ Interruptor de cames rotativo
■ Dispositivo de detecção de encravamento
■ Tomada de fonte elétrica
■ Indicador de ângulo de cambota
■ Contador
■ Tomada de ar
■ Dispositivo protetor de segunda queda
■ Ejetor de ar
■ Ferramentas de manutenção e caixa de
ferramentas
■ Manual de Operação
Configuração Opcional :
■ Embreagem tipo úmida
■ Sistema de lubrificação com graxa tipo elétrico
■ Dispositivo de almofada de cunho pneumática
■ Interruptor de pé
■ Dispositivo de troca rápida de moldes (levantador de
moldes, apertador de moldes e braço de movimentar moldes)
■ Dispositivo de knockout acima de slides
■ Pé anti-vibração
■ Dispositivo de proteção fotoelétrica
■ Alimentador
■ Uncoiler
■ Nivelador
■ Mão mecânica
■ Dispositivo de iluminação de molde
■ Tela de toque (predefinição, pré-corte, contagem total)
■ Sistema de controle PAC 100
■ Sistema de controle homem-máquina
XPA-25ton--60ton
|
Nome |
Especificações e modelos |
XDL-25 |
XDL-35 |
XDL-45 |
XDL-60 |
|
Capacidade |
Ton |
25 |
35 |
45 |
60 |
|
Ponto de tonelagem classificada |
mm |
3.2 |
3.2 |
3.2 |
4 |
|
Variável de velocidade por minuto |
s.p.m |
60-140 |
40-120 |
40-100 |
35-90 |
|
Velocidade constante |
s.p.m |
110 |
85 |
75 |
65 |
|
Lançamento |
mm |
12-60 |
15-70 |
20-80 |
20-100 |
|
Altura máxima de operação |
mm |
200 |
220 |
250 |
310 |
|
Ajuste de slide |
mm |
50 |
55 |
60 |
75 |
|
Dimensões de mesa de trabalho superior |
mm |
300x230x50 |
360x250x50 |
400x300x60 |
500x360x70 |
|
Dimensões de mesa de trabalho inferior |
mm |
680x300x70 |
800x400x70 |
850x440x80 |
900x500x80 |
|
Furo para cabo de molde |
mm |
Φ38.1 |
Φ38.1 |
Φ38.1 |
Φ50 |
|
Motor principal |
kw.p |
V3.7x4 |
VS 3.7x4 |
VS 5.5x4 |
VS 5.5x4 |
|
Dispositivo de ajuste de slides |
HP |
Operação Manual |
|||
|
Utilizar a pressão de ar |
kg/cm2 |
6 |
6 |
6 |
6 |
|
A precisão de máquina |
|
GB(JIS) Classe I |
GB(JIS) Classe I |
GB(JIS) Classe I |
GB(JIS) Classe I |
|
Puncionadeira (comprimento x largura x altura) |
mm |
1280x850x2200 |
1380x900x2400 |
1575x950x2500 |
1595x1000x2800 |
|
Peso de puncionadeira |
Tons |
2.1 |
3 |
3.8 |
5.6 |
|
Capacidade de almofada de molde |
Ton |
- |
2.3 |
2.3 |
3.6 |
|
Lançamento de almofada |
mm |
- |
50 |
50 |
70 |
|
Área efetiva de almofada |
mm2 |
- |
300x230 |
300x230 |
350x300 |
XPA-80ton--260ton
|
Nome |
Especificações e modelos |

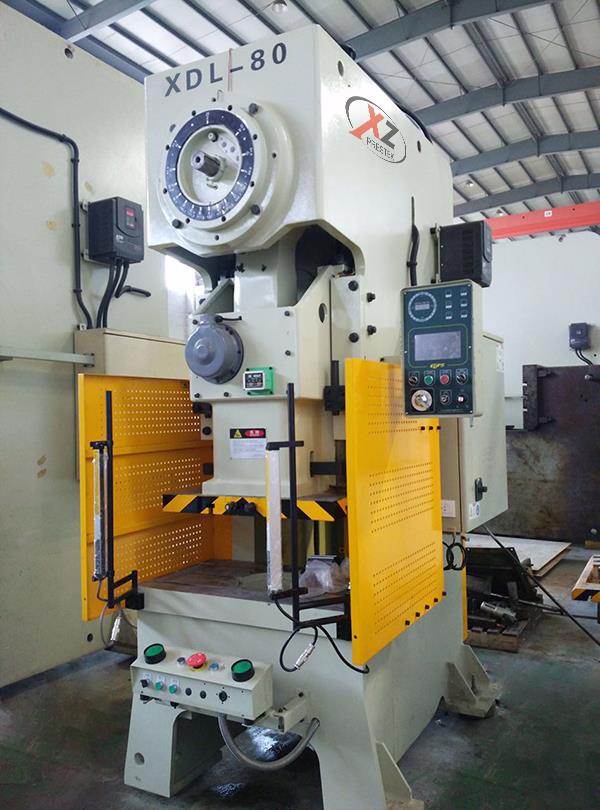

XDL-80 |

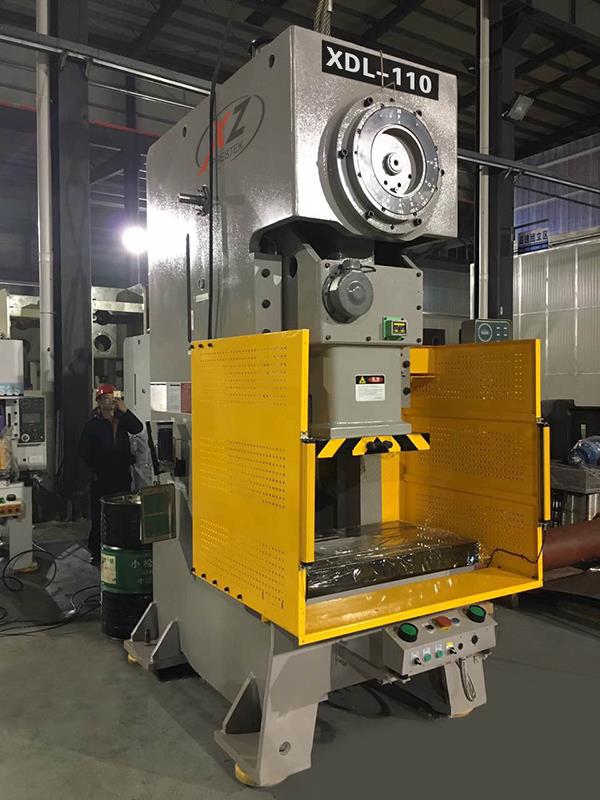

XDL-110 |
XDL-160 |
XDL-200 |
XDL-260 |
|
Capacidade |
Ton |
80 |
110 |
160 |
200 |
260 |
|
Ponto de tonelagem classificada |
mm |
4 |
6 |
6 |
6 |
7 |
|
Variável de velocidade por minuto |
s.p.m |
35-80 |
30-60 |
20-50 |
20-50 |
20-40 |
|
Velocidade constante |
s.p.m |
65 |
50 |
35 |
35 |
30 |
|
Lançamento |
mm |
25-120 |
25-160 |
30-180 |
30-180 |
40-200 |
|
Altura máxima de operação |
mm |
340 |
370 |
470 |
470 |
520 |
|
Ajuste de slide |
mm |
80 |
80 |
100 |
110 |
120 |
|
Dimensões de mesa de trabalho superior |
mm |
560x420x70 |
650x470x80 |
700x550x90 |
850x630x90 |
950x700x100 |
|
Dimensões de mesa de trabalho inferior |
mm |
1000x550x90 |
1150x600x110 |
1250x800x140 |
1400x820x160 |
1500x840x180 |
|
Furo para cabo de molde |
mm |
Φ50 |
Φ50 |
Φ65 |
Φ65 |
Φ65 |
|
Motor principal |
kw.p |
VS7.5x4 |
VS 11x4 |
VS 15x4 |
VS18x4 |
VS 22x4 |
|
Dispositivo de ajuste de slides |
HP |
Operação Elétrica |
|
|
|
|
|
Utilizar a pressão de ar |
kg/cm2 |
6 |
6 |
6 |
6 |
6 |
|
A precisão de máquina |
|
GB(JIS) Classe I |
GB(JIS) Classe I |
GB(JIS) Classe I |
GB(JIS) Classe I |
GB(JIS) Classe I |
|
Puncionadeira (comprimento x largura x altura) |
mm |
1800x1180 |
1900x1300 |
2315x1400 |
2615x1690 |
2780x1850 |
|
Peso de puncionadeira |
Tons |
6.5 |
9.6 |
16 |
23 |
32 |
|
Capacidade de almofada de molde |
Ton |
3.6 |
6.3 |
10 |
14 |
14 |
|
Lançamento de almofada |
mm |
70 |
80 |
80 |
100 |
100 |
|
Área efetiva de almofada |
mm2 |
450x310 |
500x350 |
650x420 |
710x480 |
810x480 |
XUZHOU METALFORMING PRECISION MACHINERY CO.,LTD
