: XDS Serie Pistão Power High Precision Imprensa 25ton~260ton

Detalhes
Parâmetro
Imagens

Características de produto :

■ Com um projeto de alta dureza, a máquina é em placas de aço soldadas de boa qualidade, após tratamento de alívio de tensões internos, a estabilidade e confiabilidade da máquina são reforçadas.

■ O centro de condução é de conformidade com o centro da máquina, garantindo a perfuração precisa e estável.

■ A fim de garantira a estabilidade relativa da máquina quando da operação, é equipada com dois equilibradores e dispositivo de equilíbrio.

■ A precisão de ajuste de moldagem é alta até 0,1mm, permitindo uma operação segura, rápida e fiável.

■ Após tratamentos de oxidação dura e moagem, os componentes como cambotas, engrenagens e bielas possuem alto desempenho e alta resistência.

■ Adota-se embreagem/freio altamente sensível e confiável e válvula solenoide de dupla bobina bem avançada para garantir a precisão e segurança quando da operação.

■ O projeto estrutural é razoável, facilitando a realização de produção automático, redução de custos e aumento de eficiência.

■ Possui conceitos de projeto avançados, com baixo ruído, baixo consumo e poupança de energia.

Configuração Padrão :

■ Inversor de frequência

■ Dispositivo protetor de sobrecarga tipo hidráulico

■ Ajustador de slide manual (60Toneladas e abaixo)

■ Ajustador de slide elétrico (80Toneladas e acima)

■ Indicador de altura de molde tipo mecânico (60 Toneladas e abaixo)

■ Indicador de altura de molde tipo elétrico (60 Toneladas e acima)

■ Dispositivo de equilíbrio de slide e molde

■ Interruptor de cames rotativo

■ Dispositivo de detecção de encravamento

■ Tomada de fonte elétrica

■ Indicador de ângulo de cambota

■ Contador

■ Tomada de ar

■ Dispositivo protetor de segunda queda

■ Ejetor de ar

■ Ferramentas de manutenção e caixa de ferramentas

■ Manual de Operação

Configuração Opcional :

■ Embreagem tipo úmida

■ Sistema de lubrificação com graxa tipo elétrico

■ Dispositivo de almofada de cunho pneumática

■ Interruptor de pé

■ Dispositivo de troca rápida de moldes (levantador de moldes, apertador de moldes e braço de movimentar moldes)

■ Dispositivo de knockout acima de slides

■ Pé anti-vibração

■ Dispositivo de proteção fotoelétrica

■ Alimentador

■ Uncoiler

■ Nivelador

■ Mão mecânica

■ Dispositivo de iluminação de molde

■ Tela de toque (predefinição, pré-corte, contagem total)

■ Sistema de controle PAC 100

■ Sistema de controle homem-máquina

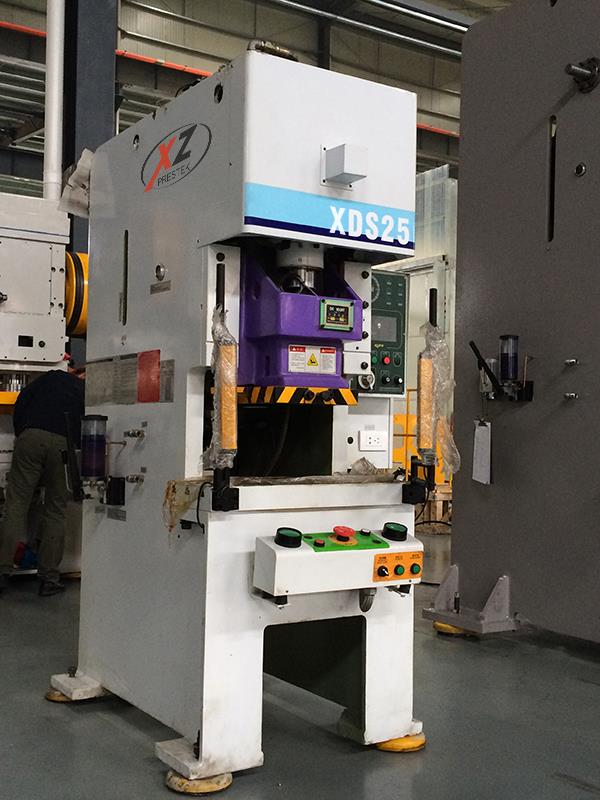

XDS-25ton--60ton

Nome	Especificações e modelos	XDS-25		XDS-35		XDS-45		XDS-60
Modelo		V	H	V	H	V	H	V	H
Capacidade	Ton	25		35		45		60
Ponto de tonelagem classificada	mm	6	3	6	3	6	3	6	3
Variável de velocidade por minuto	s.p.m	75-150	150-250	60-120	120-240	50-100	100-200	42-85	75-150
Velocidade constante	s.p.m	125		100		80		70
Lançamento	mm	80	30	80	40	100	50	120	90
Altura máxima de operação	mm	200	225	210	230	250	275	300	315
Ajuste de slide	mm	50		55		60		70
Dimensões de mesa de trabalho superior	mm	300x230		350x300		400x350		500x400
Dimensões de mesa de trabalho inferior	mm	750x300x70		800x400x85		950x450x110		900x500x130
Furo para cabo de molde	mm	38		38		38		50
Motor principal	kw.p	2.2x4		2.2x4		3.7x4		5.5x4
Dispositivo de ajuste de slides	HP	0.2x4		0.2x4		0.2x4		0.4x4
Utilizar a pressão de ar	kg/cm2	6		6		6		6
A precisão de máquina		GB(JIS) Classe I		GB(JIS) Classe I		GB(JIS) Classe I		GB(JIS) Classe I
Capacidade de almofada de molde	Ton	-		-		2.3		2.3
Lançamento de almofada	mm	-		-		50		50
Área efetiva de almofada	mm2	-		-		300x230		300x230

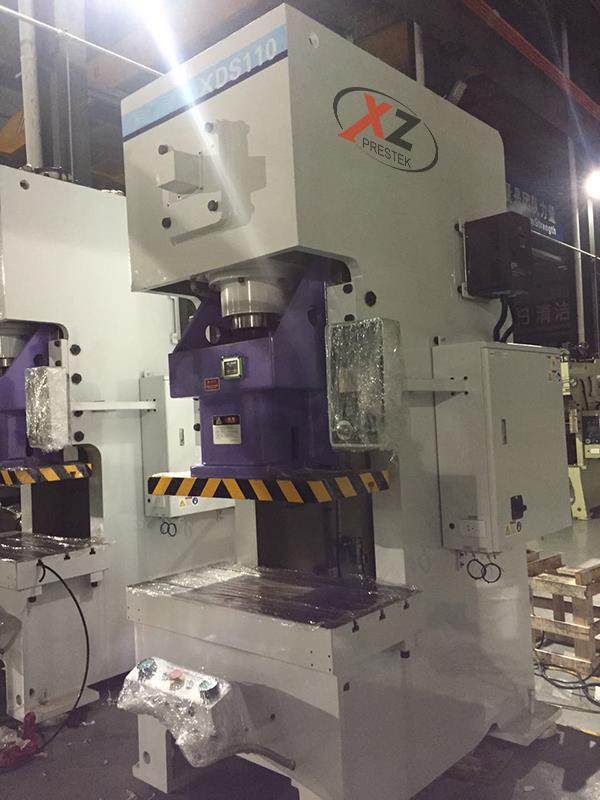

XDS-80on--260ton

Nome	Especificações e modelos	XDS-80		XDS-110		XDS-160		XDS-200		XDS-260
Modelo		V	H	V	H	V	H	V	H	V	H
Capacidade	Ton	80		110		160		200		260
Ponto de tonelagem classificada	mm	6	3	6	3	6	3	6	3	6	3
Variável de velocidade por minuto	s.p.m	37-75	55-110	32-65	50-100	27-55	40-85	25-50	35-70	20-40	40-60
Velocidade constante	s.p.m	60		50		45		40		30
Lançamento	mm	130	100	150	110	200	130	250	160	250	180
Altura máxima de operação	mm	320	335	350	370	420	455	450	495	500	535
Ajuste de slide	mm	80		100		100		120		120
Dimensões de mesa de trabalho superior	mm	560x450		620x530		700x550		850x650		950x700
Dimensões de mesa de trabalho inferior	mm	1000x600x140		1150x680x150		1250x760x160		1450x840x180		1500x840x190
Furo para cabo de molde	mm	50		50		65		65		65
Motor principal	kw.p	7.5x4		11x4		15x4		18.5x4		22x4
Dispositivo de ajuste de slides	HP	0.4x4		0.4x4		0.75x4		0.75x4		1.5x4
Utilizar a pressão de ar	kg/cm2	6		6		6		6		6
A precisão de máquina		GB(JIS) Classe I		GB(JIS) Classe I		GB(JIS) Classe I		GB(JIS) Classe I		GB(JIS) Classe I
Capacidade de almofada de molde	Ton	3.6		4.7		6.3		6.3		11.7
Lançamento de almofada	mm	70		80		80		100		100
Área efetiva de almofada	mm2	350x300		450x350		500x350		640x420		700x470

×
