Características de produto :
■ Com um projeto
de alta dureza, a máquina é em placas de aço soldadas de boa qualidade, após
tratamento de alívio de tensões internos, a estabilidade e confiabilidade da
máquina são reforçadas.
■
■ A fim de
garantira a estabilidade relativa da máquina quando da operação, é equipada com
dois equilibradores e dispositivo de equilíbrio.
■ A precisão de
ajuste de moldagem é alta até 0,
■ Após tratamentos
de oxidação dura e moagem, os componentes
■ Adota-se
embreagem/freio altamente sensível e confiável e válvula solenoide de dupla
bobina bem avançada para garantir a precisão e segurança quando da operação.
■ O projeto
estrutural é razoável, facilitando a realização de produção automático, redução
de custos e aumento de eficiência.
■ Possui conceitos
de projeto avançados, com baixo ruído, baixo consumo e poupança de energia.
Configuração Padrão :
■ Freio da
embreagem a seco
■ Sistema de
Operação Padrão da XieDuan
■ Seleção de modo
de operação/corte/polegadas/segurança - lançamento/contínuo/
■ Dispositivo
protetor de sobrecarga
■ Dispositivo
protetor de segunda queda
■ Válvula
solenoide com dupla bobina
■ Dispositivo de
detecção de encravamento
■ Ajustador de
slide elétrico
■ Indicador
digital de altura de molde (unidade:
■ Dispositivo de
lubrificação elétrico
Contador
acumulativo (6 dígitos)
■ Contador
pré-definido (6 dígitos)
■ Contador de
manutenção (6 dígitos).
■ Contador de
vida (6 dígitos)
■ Interruptor de
came rotativo elétrico (6 conexões)
■ ejetor de ar
1/2_circuito primário
■ tomada de fonte
de ar 1/2_ circuito secundário
■ Tomada de
detecção de erro
■ Tomada de fonte
elétrica (aplicável apenas a fonte elétrica monofásica de 110V)
Configuração Opcional :
■ Freio da
embreagem a úmido
■ Dispositivo de
almofada de molde
■ Vs motor de
velocidade variável
■ Dispositivo de
tela de toque
■ Dispositivo de
proteção fotoelétrica
■ Dispositivo de
alimentação acima de slide
■ Dispositivo de
inversão do motor principal
■ Interruptor de
pé
■ Bloco de
segurança/ trava de segurança
■ Botão de operação
do tipo T com duas mãos
■ Com válvula
solenoide de detecção
■ Pé mecânico
anti-vibração
■ Troca rápida de
moldes
■ Apertador de
molde superior
■ Apertador de
molde inferior
■ Levantador de
molde
■ Braço de
movimentação de molde
■ Parafusos
básicos e placas básicas
■ Dispositivo de
alimentação automática
■ Alimentador,
máquina de nivelamento e NC 3 em 1
■ Alimentador de
NC com rodas
■ Uncoiler e
máquina de nivelamento 2 em 1
■ máquina de nivelamento (nivelador)
|
Nome |
Especificações e modelos |

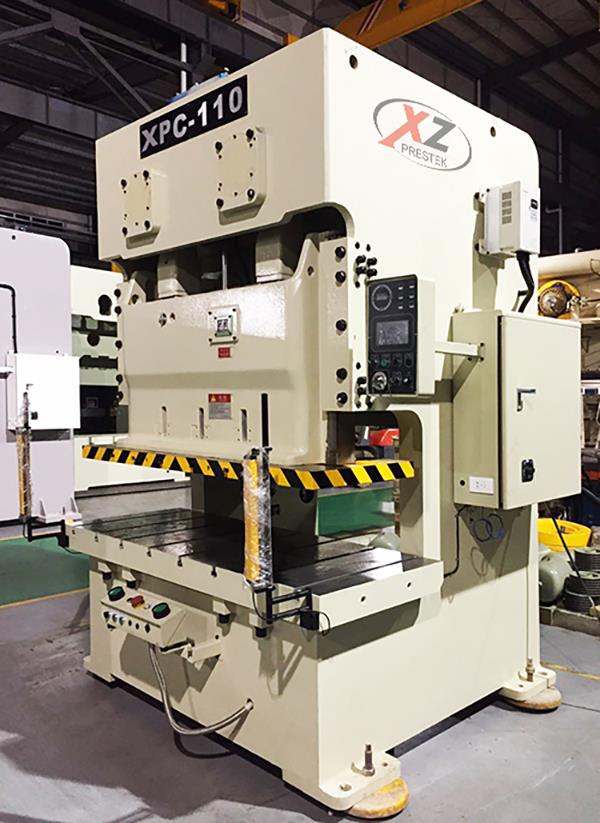

XPC-110 |

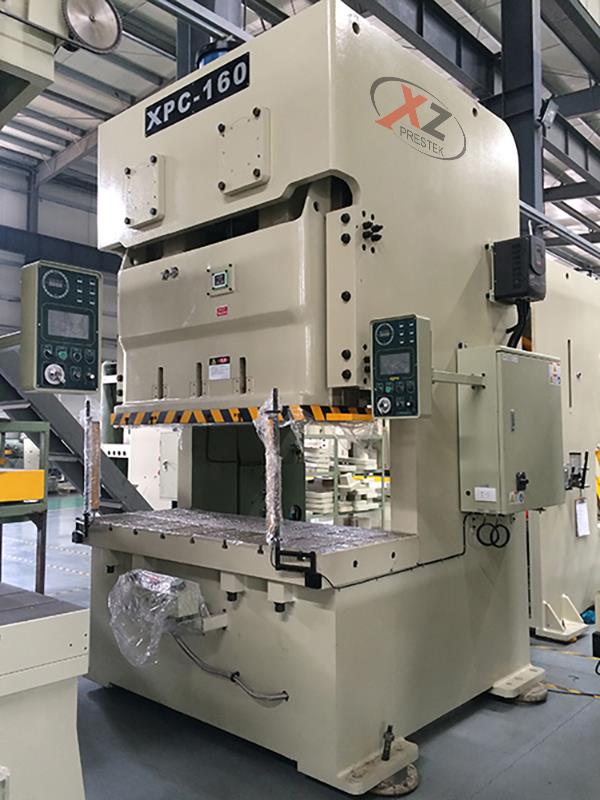

XPC-160 |

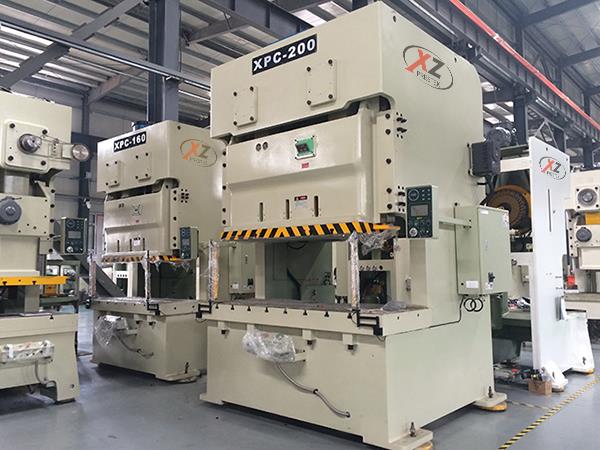

XPC-200 |
XPC-250 |
||||
|
Modelo |
Type |
V |
H |
V |
H |
V |
H |
V |
H |
|
Capacidade |
Ton |
110 |
160 |
200 |
250 |
||||
|
Ponto de tonelagem classificada |
mm |
5 |
3 |
6 |
3 |
6 |
3 |
7 |
3.5 |
|
Lançamento |
mm |
180 |
110 |
200 |
130 |
250 |
150 |
280 |
170 |
|
Volume de lançamento |
s.p.m |
35-65 |
50-100 |
30-55 |
40-85 |
25-45 |
35-70 |
20-35 |
30-60 |
|
Altura máxima de molde |
mm |
400 |
435 |
450 |
485 |
500 |
550 |
550 |
605 |
|
Ajuste de slide |
mm |
100 |
100 |
120 |
120 |
||||
|
Dimensões de mesa de trabalho inferior |
mm |
1800 x 650 x 130 |
2000 x 760 x 150 |
2400 x 340 x 170 |
2700 x 900 x 170 |
||||
|
Dimensões de mesa de trabalho superior |
mm |
1400 x 500 x 70 |
1600 x 550 x 70 |
1850 x 650 x 95 |
2100 x 700 x 95 |
||||
|
Motor principal |
kwxP |
11 x 4 |
15 x 4 |
18.5 x 4 |
22 x 4 |
||||
|
Peso de puncionadeira |
Ton |
14.2 |
20 |
27.5 |
45.5 |
||||
|
Abastecer a pressão de ar |
kg/cm2 |
5 |
5 |
5 |
5 |
||||
|
Precisão |
|
JIS(CNS) classe I |
|||||||
|
Modelo de almofada de molde |
|
Duas placas & dois cilindros |
|||||||
|
Capacidade |
Ton |
3.6 x 2 |
6.3 x 2 |
10 x 2 |
14 x 2 |
||||
|
Pressão de ar |
kg/cm2 |
6 |
6 |
6 |
6 |
||||
|
Lançamento |
mm |
70 |
70 |
80 |
100 |
||||
|
Área da placa de topo da almofada de molde |
mm2 |
350 x 235 x 2 группы |
410 x 260 x 2 группы |
540 x 350 x 2 группы |
640 x 470 x 2 группы |
||||
