: XPD Series Fechado Tipo de alta Precisão Compact Power Imprensa 80ton~315ton

Detalhes
Parâmetro
Imagens

Características de produto :

■ Com um projeto de alta dureza, a máquina é em placas de aço soldadas de boa qualidade, após tratamento de alívio de tensões internos, a estabilidade e confiabilidade da máquina são reforçadas.

■ O centro de condução é de conformidade com o centro da máquina, garantindo a perfuração precisa e estável.

■ A fim de garantira a estabilidade relativa da máquina quando da operação, é equipada com dois equilibradores e dispositivo de equilíbrio.

■ A precisão de ajuste de moldagem é alta até 0,1mm, permitindo uma operação segura, rápida e fiável.

■ Após tratamentos de oxidação dura e moagem, os componentes como cambotas, engrenagens e bielas possuem alto desempenho e alta resistência.

■ Adota-se embreagem/freio altamente sensível e confiável e válvula solenoide de dupla bobina bem avançada para garantir a precisão e segurança quando da operação.

■ O projeto estrutural é razoável, facilitando a realização de produção automático, redução de custos e aumento de eficiência.

■ Possui conceitos de projeto avançados, com baixo ruído, baixo consumo e poupança de energia.

Configuração Padrão :

■ Inversor de frequência

■ Dispositivo protetor de sobrecarga tipo hidráulico

■ Ajustador de slide elétrico

■ Indicador de altura de molde tipo elétrico

■ Dispositivo de equilíbrio de slide e molde

■ Dispositivo de detecção de encravamento

■ Tomada de fonte elétrica

■ Interruptor de cames rotativo

■ Indicador de ângulo de cambota

■ Contador

■ Tomada de fonte de ar

■ Dispositivo protetor de segunda queda

■ Ferramentas de manutenção e caixa de ferramentas

■ Manual de Operação

Configuração Opcional :

■ Sistema de lubrificação com graxa tipo elétrico

■ Dispositivo de almofada de molde pneumática

■ Contador pré-corte

■ Contador predefinição

■ Interruptor de pé

■ Dispositivo de troca rápida de moldes (levantador de moldes, apertador de moldes ou braço de movimentar moldes)

■ Dispositivo de knockout acima de slides

■ Pé anti-vibração

■ Dispositivo de proteção fotoelétrica

■ Alimentador (ar, máquina e NC)

■ Uncoiler

■ Nivelador

■ Mão mecânica

■ Dispositivo de iluminação de molde

■ Dispositivo de alimentação da esquerda (direita)

■ Sistema de controle PAC 100

■ Sistema de controle homem-máquina

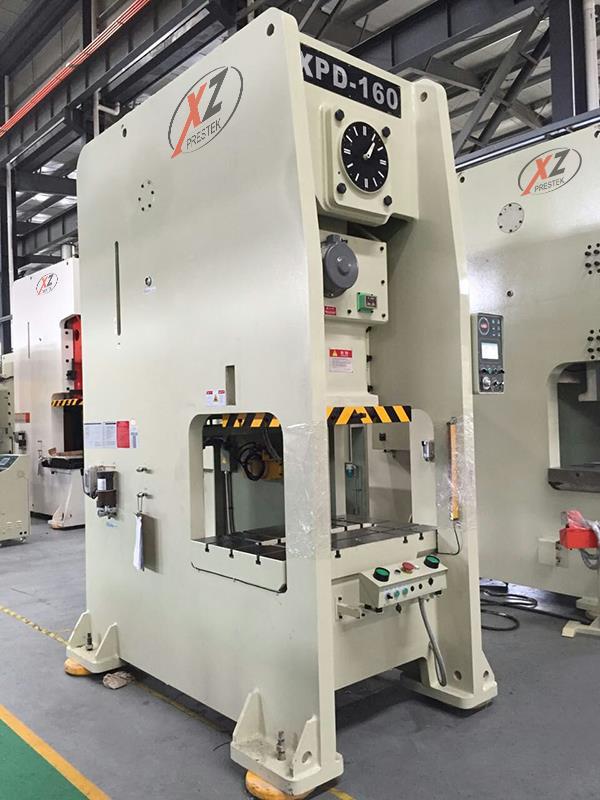

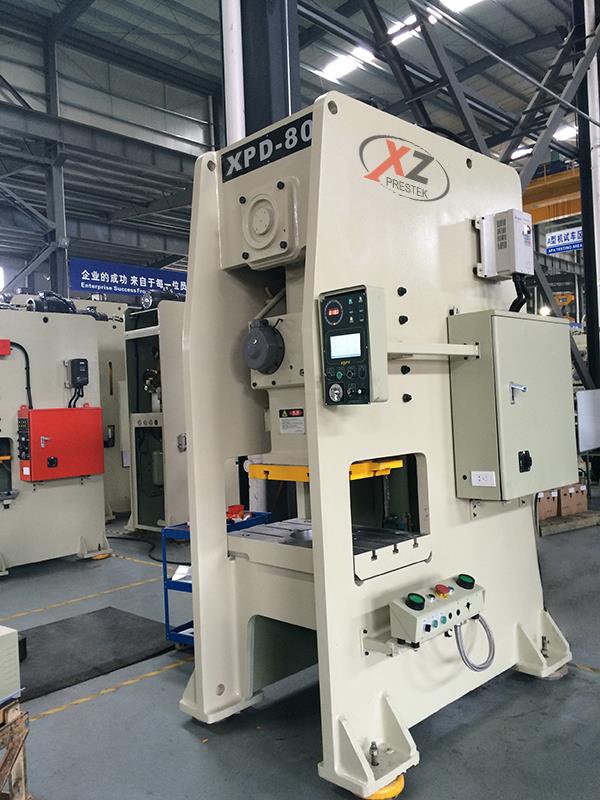

XPD-80ton--160ton

Nome	Especificações e modelos	XPD-80		XPD-110		XPD-160
Modelo		V	H	V	H	V	H
Capacidade	Ton	80		110		160
Ponto de tonelagem classificada	mm	4	2	6	3	6	3
Lançamento	mm	150	70	180	80	200	90
Altura máxima de operação	mm	340	380	360	410	460	510
Lançamento por minuto	s.p.m	35-80	80-120	30-60	60-90	20-50	40-70
Ajuste de slide	mm	80		80		100
Dimensões de mesa de trabalho superior	mm	560x420x70		650x470x80		700x550x90
Dimensões de mesa de trabalho inferior	mm	760x550x90		900x600x110		980x880x140
Motor principal	kwxp	7.5x4		11x4		15x4
Dispositivo de ajuste de slides	HP	Condução elétrica
Pressão de ar	kg/cm2	6		6		6
Puncionadeira (comprimento x largura x altura)	mm	1300x1890x3000		1420x1985x3200		1600x2200x3500
Peso de puncionadeira	Ton	7.8		10.5		17.8
Precisão		GB(JIS) Classe I		GB(JIS) Classe I		GB(JIS) Classe I
Modelo de almofada de molde	Ton	3.6		6.3		10
Lançamento	mm	70		80		80
Área efetiva de almofada	mm2	450x310		500x350		650x420

XPD-200ton--315ton

Nome	Especificações e modelos	XPD-200		XPD-260		XPD-315
Modelo		V	H	V	H	V	H
Capacidade	Ton	200		260		315
Ponto de tonelagem classificada	mm	6	3	7	3.5	7	3.5
Lançamento	mm	200	100	250	150	280	170
Altura máxima de operação	mm	460	510	500	550	550	600
Lançamento por minuto	s.p.m	20-50	50-70	20-40	40-50	20-35	30-50
Ajuste de slide	mm	110		120		120
Dimensões de mesa de trabalho superior	mm	850x630x90		950x700x100		1000x750x110
Dimensões de mesa de trabalho inferior	mm	1140x820x160		1500x840x180		1600x900x200
Motor principal	kwxp	18x4		22x4		30x4
Dispositivo de ajuste de slides	HP	Condução elétrica
Pressão de ar	kg/cm2	6		6		6
Puncionadeira (comprimento x largura x altura)	mm	1750x2500x3900		2080x2895x4470		2100x2925x4550
Peso de puncionadeira	Ton	25.3		37		42
Precisão		GB(JIS) Classe I		GB(JIS) Classe I		GB(JIS) Classe I
Modelo de almofada de molde	Ton	14		14		14
Lançamento	mm	100		100		100
Área efetiva de almofada	mm2	710x480		810x480		810x480

×
