Características de produto :
■ Com um projeto de alta
dureza, a máquina é em placas de aço soldadas de boa qualidade, após tratamento
de alívio de tensões internos, a estabilidade e confiabilidade da máquina são
reforçadas.
■ Para a máquina, adotam-se
aço de liga, dupla cambota e dois centros de trabalho largos para otimizar o
projeto.
■ A fim de garantira a
estabilidade relativa da máquina quando da operação, é equipada com dois
equilibradores e dispositivo de equilíbrio.
■ A precisão de ajuste de
moldagem é alta até 0,1mm, permitindo uma operação segura, rápida e fiável.
■ Após tratamentos de oxidação
dura e moagem, os componentes como cambotas, engrenagens e bielas possuem alto
desempenho e alta resistência.
■ Adota-se embreagem/freio
altamente sensível e confiável e válvula solenoide de dupla bobina bem avançada
para garantir a precisão e segurança quando da operação.
■ O projeto estrutural é
razoável, facilitando a realização de produção automático, redução de custos e
aumento de eficiência.
■ Possui conceitos de projeto
avançados, com baixo ruído, baixo consumo e poupança de energia.
Configuração Padrão :
■ Freio da embreagem a seco
■ Sistema de Operação Padrão
da YiDuan
■ Seleção de modo de
operação/corte/polegadas/segurança - lançamento/contínuo/
■ Dispositivo protetor de
sobrecarga
■ Dispositivo protetor de
segunda queda
■ Válvula solenoide com dupla
bobina
■ Dispositivo de detecção de
encravamento
■ Ajustador de slide elétrico
■ Indicador digital de altura
de molde (unidade: 0.1 mm)
■ Dispositivo de lubrificação
elétrico
■ Contador acumulativo (6
dígitos)
■ Contador pré-definido (6
dígitos)
■ Contador de manutenção (6
dígitos)
■ Contador de vida (6 dígitos)
■ Interruptor de came rotativo
elétrico (6 conexões)
■ Ejetor de ar 1/2_circuito I
■ Tomada de fonte de ar 1/2_
circuito secundário
■ Tomada de detecção de erro
■ Tomada de fonte elétrica
(aplicável apenas a fonte elétrica monofásica de 110V)
Configuração Opcional :
■ Freio da embreagem a úmido
■ Dispositivo de almofada de
molde
■ Vs motor de velocidade
variável
■ Dispositivo de tela de toque
■ Dispositivo de proteção
fotoelétrica
■ Dispositivo de alimentação
acima de slide
■ Dispositivo de inversão do
motor principal
■ Interruptor de pé
■ Bloco de segurança/ trava de
segurança
■ Botão de operação do tipo T
com duas mãos
■ Com válvula solenoide de
detecção
■ Pé mecânico anti-vibração
■ Troca rápida de moldes
■ Apertador de molde superior
■ Apertador de molde inferior
■ Levantador de molde
■ Braço de movimentação de
molde
■ Parafusos básicos e placas
básicas
■ Dispositivo de alimentação
automática
■ Alimentador, máquina de
nivelamento e NC 3 em 1
■ Alimentador de NC com rodas
■ Uncoiler e máquina de
nivelamento 2 em 1
■ máquina de nivelamento (nivelador)
XPE-160ton--250ton
|
Nome |
Modelos e especificações |
XPE-160 |
XPE-200 |
XPE-250 |
|||
|
Modelo |
|
S |
H |
S |
H |
S |
H |
|
Capacidade |
Ton |
160 |
200 |
250 |
|||
|
Ponto de tonelagem classificada |
mm |
6 |
3 |
6 |
3 |
7 |
3 |
|
Lançamento |
mm |
180 |
130 |
250 |
150 |
280 |
170 |
|
Lançamento por minuto |
s.p.m |
30-55 |
40-85 |
20-50 |
35-70 |
20-40 |
30-60 |
|
Altura máxima de operação |
mm |
450 |
400 |
500 |
450 |
550 |
450 |
|
Ajuste de slide |
mm |
100 |
120 |
120 |
|||
|
Dimensões de mesa de trabalho superior |
mm |
1600x650 |
1850 x750 |
2300x900 |
|||
|
Dimensões de mesa de trabalho inferior |
mm |
1800 x760 |
2200x940 |
2500 x1000 |
|||
|
Side opening |
mm |
700 x450 |
900x600 |
900x600 |
|||
|
Motor principal |
KwxP |
15x4 |
18.5x4 |
22 x 4 |
|||
|
Dispositivo de ajuste de slides |
KwxP |
1x4 |
2x4 |
2x4 |
|||
|
Pressão de ar |
kg/cm2 |
6 |
6 |
6 |
|||
|
Precisão |
|
GB(JIS) Classe I |
GB(JIS) Classe I |
GB(JIS) Classe I |
|||
XPE-300ton--600ton
|
Nome |
Modelos e especificações |
XPE-300 |

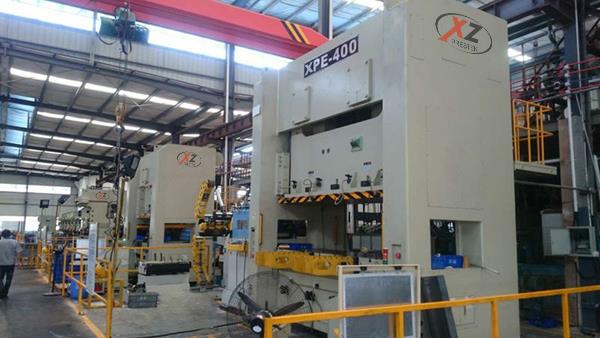

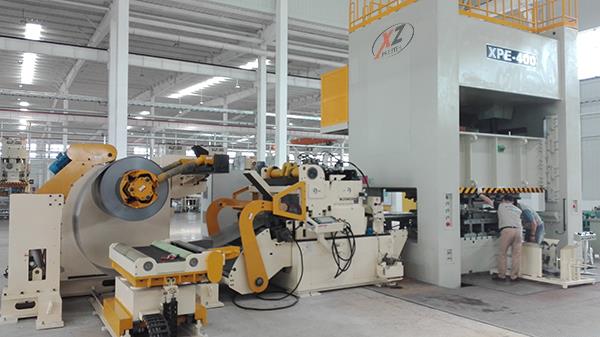

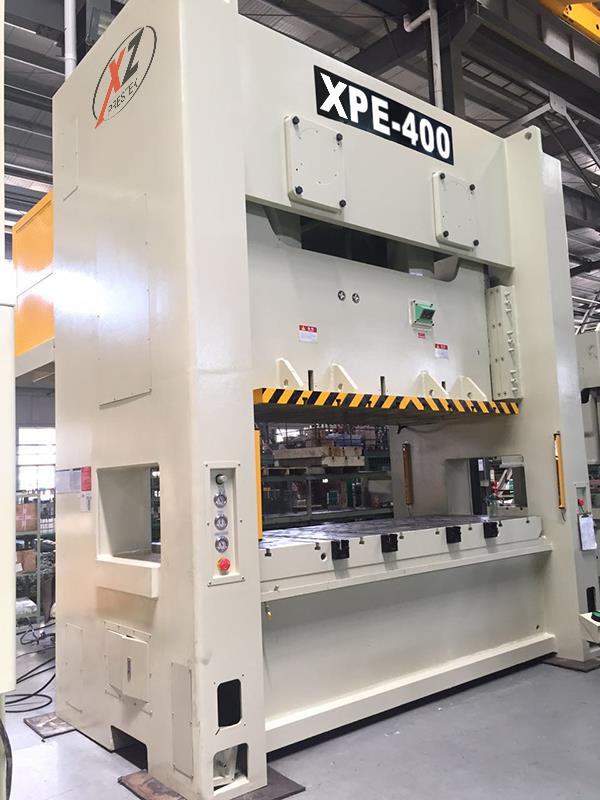

XPE-400 |

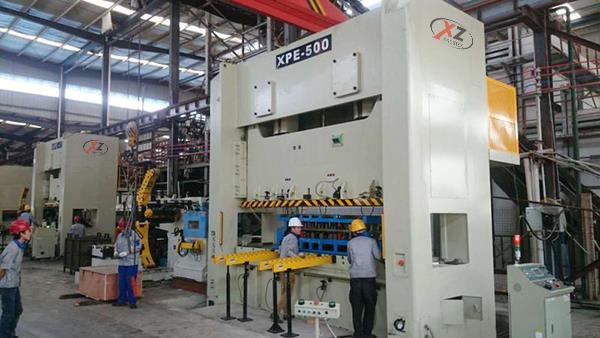

XPE-500 |
XPE-600 |
||||
|
Modelo |
|
S |
H |
S |
H |
S |
H |
S |
H |
|
Capacidade |
Ton |
300 |
400 |
500 |
600 |
||||
|
Ponto de tonelagem classificada |
mm |
7 |
3 |
7 |
3 |
10 |
6 |
10 |
6 |
|
Lançamento |
mm |
300 |
170 |
300 |
170 |
300 |
180 |
300 |
180 |
|
Lançamento por minuto |
s.p.m |
20-35 |
30-50 |
20-30 |
20-40 |
18-25 |
20-30 |
15-25 |
20-30 |
|
Altura máxima de operação |
mm |
550 |
450 |
550 |
450 |
580 |
480 |
600 |
500 |
|
Ajuste de slide |
mm |
120 |
120 |
120 |
120 |
||||
|
Dimensões de mesa de trabalho superior |
mm |
2300x900 |
A:2300x1000 |
2900x1000 |
3100x1100 |
||||
|
B:2400x1000 |
|||||||||
|
C:2800x1000 |
|||||||||
|
Dimensões de mesa de trabalho inferior |
mm |
2500x1000 |
A:2500x1000 |
3300x1200 |
3500x1200 |
||||
|
B:2800x1000 |
|||||||||
|
C:3200x1000 |
|||||||||
|
Side opening |
mm |
900x600 |
900x600 |
1000x750 |
1100x750 |
||||
|
Motor principal |
KwxP |
30x4 |
37x4 |
45x4 |
55x4 |
||||
|
Dispositivo de ajuste de slides |
KwxP |
2x4 |
2x4 |
3x4 |
3x4 |
||||
|
Pressão de ar |
kg/cm2 |
6 |
6 |
6 |
6 |
||||
|
Precisão |
|
GB(JIS) Classe I |
GB(JIS) Classe I |
GB(JIS) Classe I |
GB(JIS) Classe I |
||||
